番外編　ESP32で遊んでみる -- 超簡単 IoT入門編 --　

ESP32はespressif社の製造するWi-FiおよびBluetoothを搭載する低価格マイコンモジュールです。
開発環境はArduino-IDEやESP-IDFが無償で利用可能です。
このページではArduino-IDEを使ったIoT実用例としてWi-Fi経由でLEDを点灯するサンプルスケッチを紹介します。


使用機材
ESP32搭載基板　ESP32-WROOM32　または ESP32-WROOM32D
　秋月電子通商などで購入可能

ブレッドボード　6穴版 EIC-3901
　秋月電子通商などで購入可能

LED

抵抗300Ω程度

ブレッドボード用ジャンパーワイヤ

※使用した部品は　秋月電子通商などで購入可能

WindowsPC

WiFiルーター

Arduino-IDEの導入

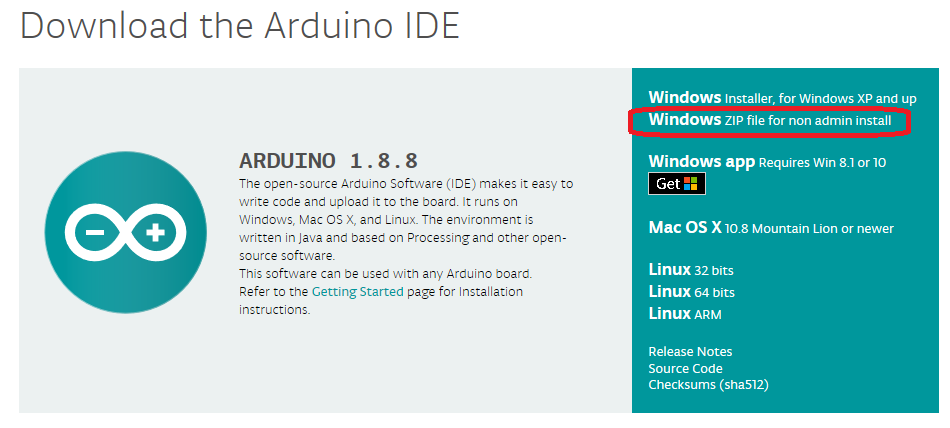

Arduino-IDEはArduinoのダウンロードページの"Windows ZIP file foe mon asmin install"をクリックします。

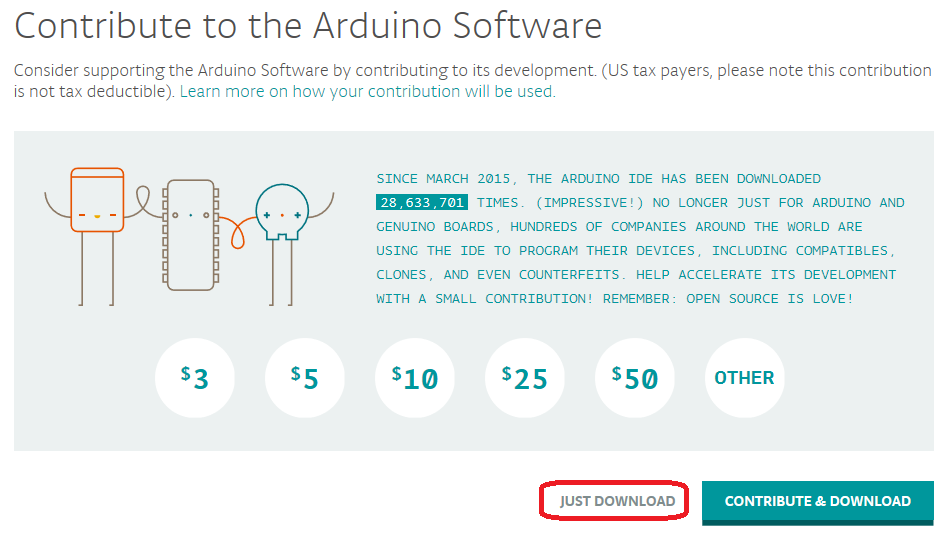

寄付をしてダウンロードする場合は”CONTRIBUTE&DOWNLOAD”をクリックします。
ダウンロードのみの場合は"JUST DOWNLOAD"をクリックします。



ダウンロードしたデータ(arduino-バージョン-windows.zip)を任意のフォルダに解凍すればインストール完了です。
解凍したデータのarduino.exeを実行するとArduino-IDEが起動します。
次にESP32用のパッケージ追加します。パッケージ追加をArduino-IDEでボードマネージャーで追加します。

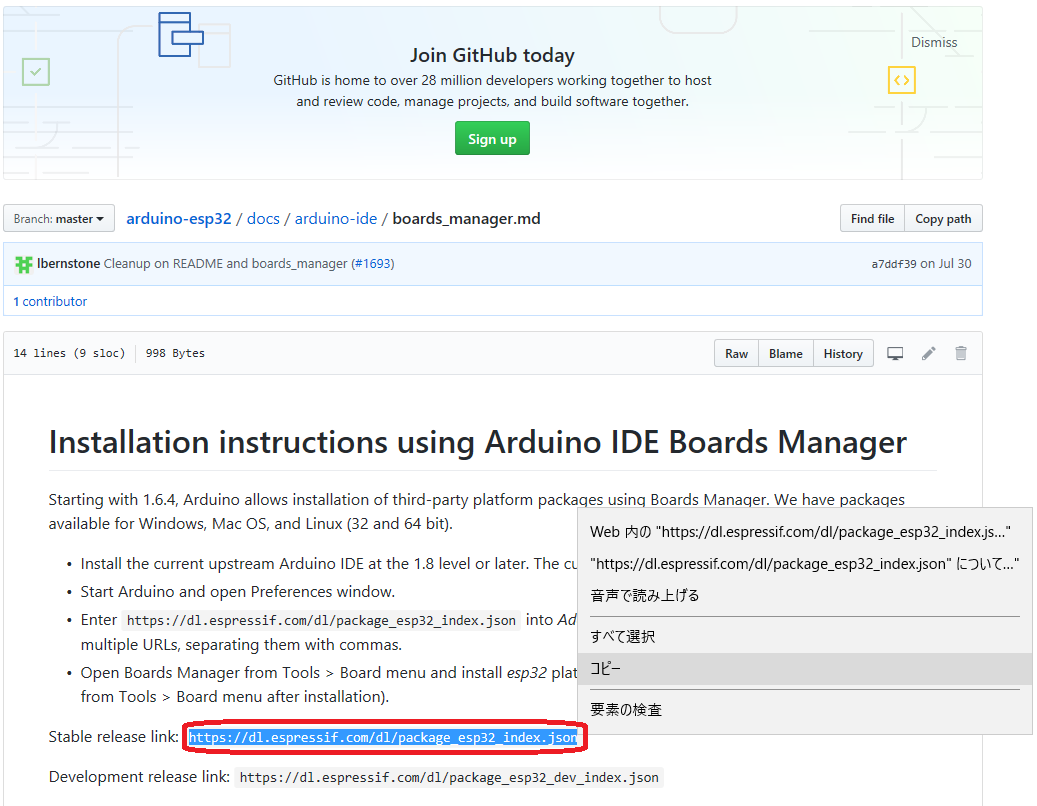

パッケージの情報をは以下のespressif/arduino-esp32のページにあるStable release link: のURL(https://dl.espressif.com/dl/package_esp32_index.json)を
マウスで範囲選択してコピーしておきます。

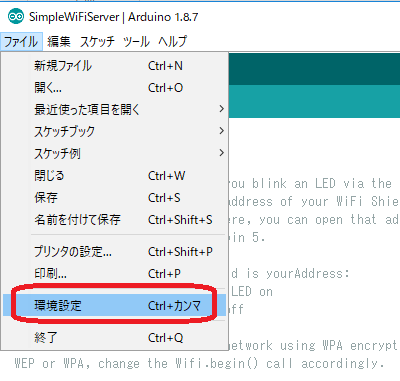

次にarduino.exeを実行してArduino-IDEを起動して”ファイル”→”環境設定”を選択します。

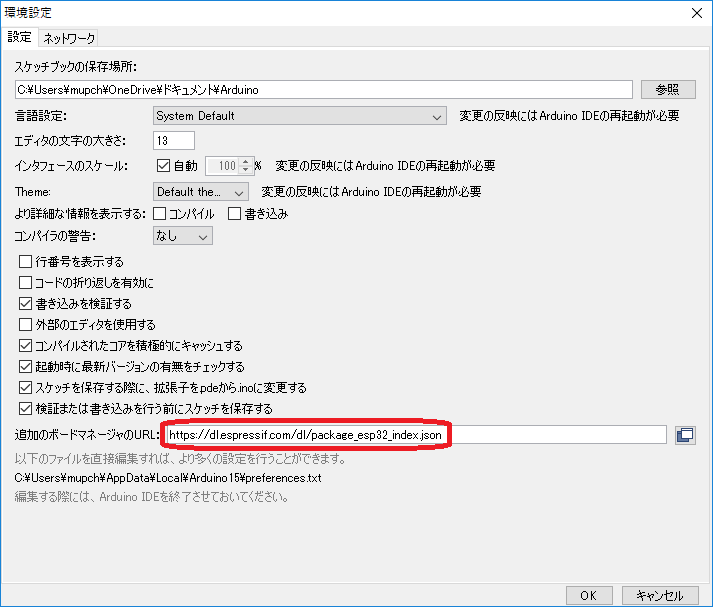

環境設定の追加のボードマネージャのURLにespressif/arduino-esp32のページでコピーしたURLをペーストしてOKをクリックします。

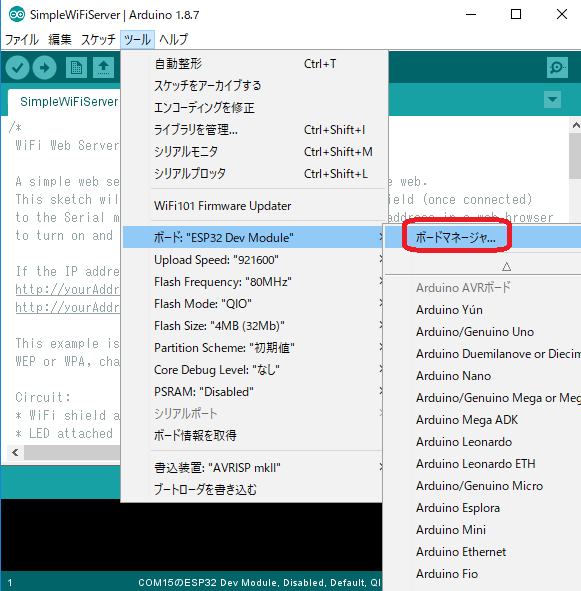

Arduino-IDEで”ツール”→”ボード”→”ボードマネージャ”
を選択します。



Arduino-IDEを起動して"ファイル"→"環境設定"を選択します。

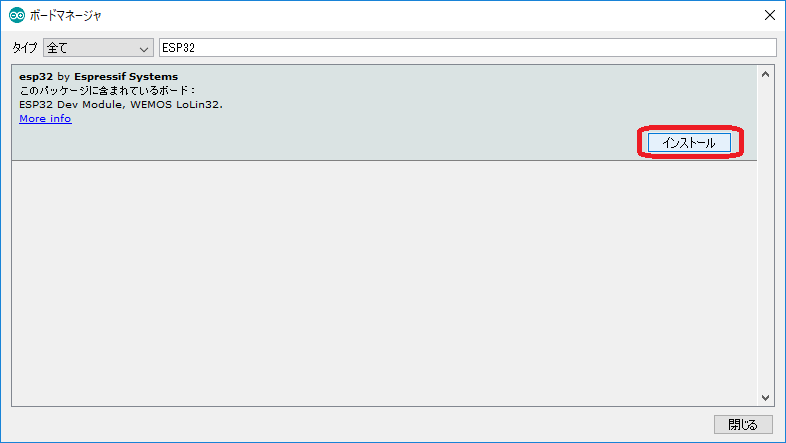

タイプに”ESP32”と入力してESP32のパッケージを表示します。"インストール"をクリックすると
パッケージがインストールされます。インストールが完了したら"閉じる"をクリックします。
これでArduino-IDEの準備は完了です。



ボードの準備

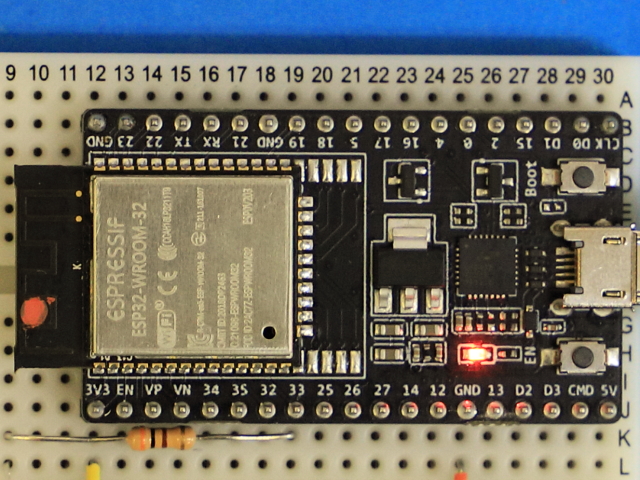

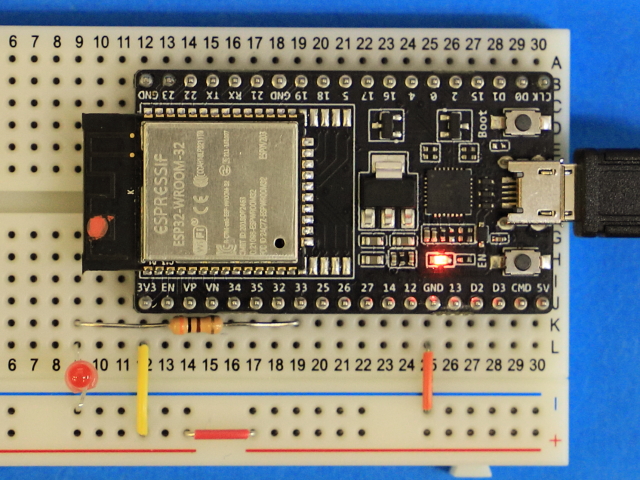

ESP32-WROOM-32をブレッドボードに取り付けます。使用しているブレッドボードは通常のものより幅が広い片側に6個の穴があるタイプです。
LEDの配線は33ピン→抵抗（300Ω）→（アノード）LED（カソード）→GNDと接続しています。
USBケーブルでESP32-WROOM-32とPCと接続します。



Arduino-IDEの設定

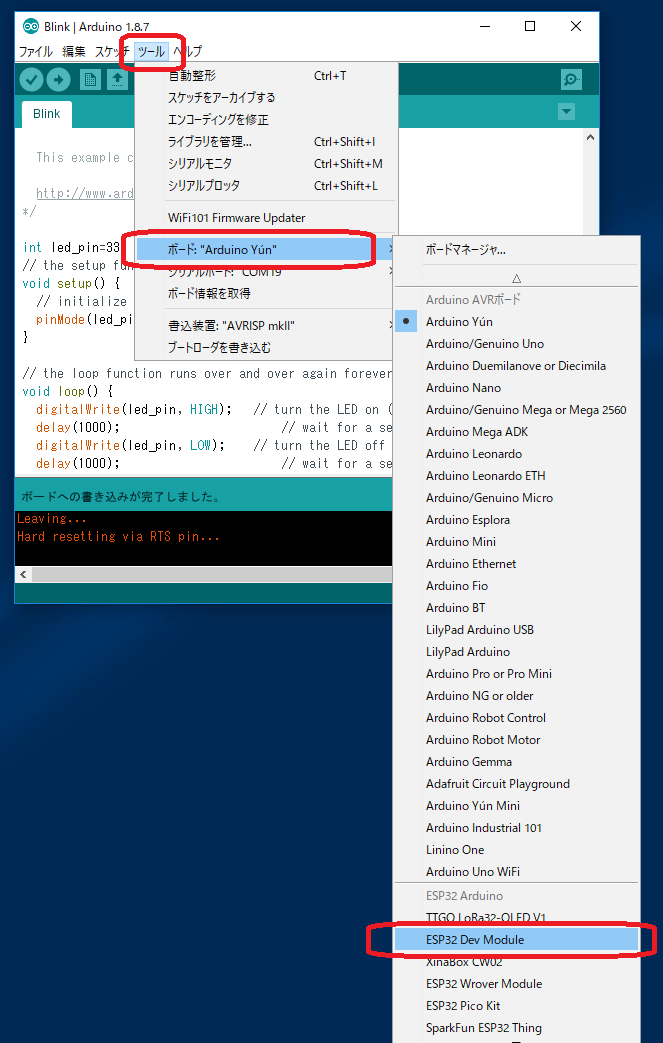

Arduino-IDEで"ツール"→"ボード"→"ESP32 Dev Module"を選択

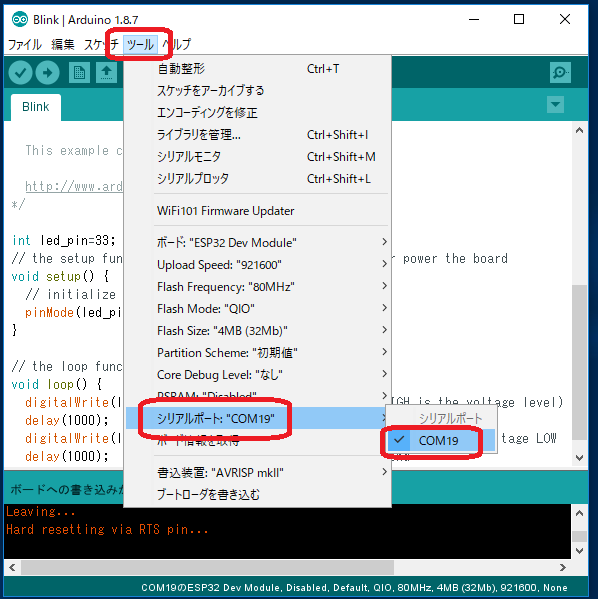

次にシリアルポートを設定します。
"ツール"→”シリアルポート”→COM番号
COM番号は使用してるPCによって変わります。



LED点灯のサンプルスケッチ

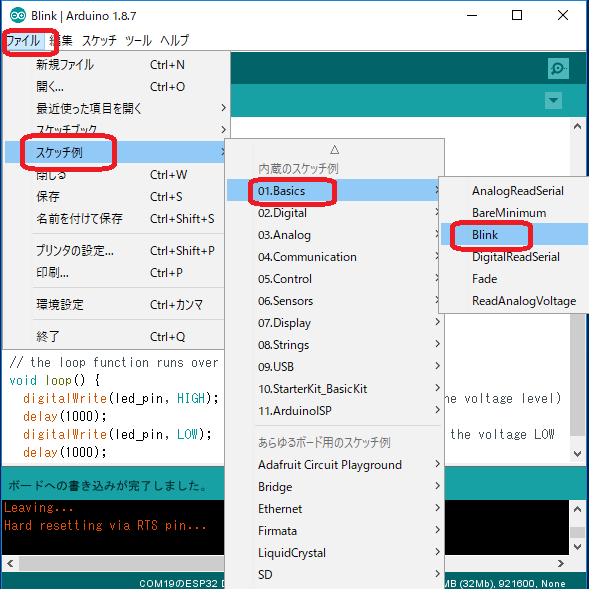

”ファイル”→”スケッチ例”→”０１：Basic”→”Blink”を選択

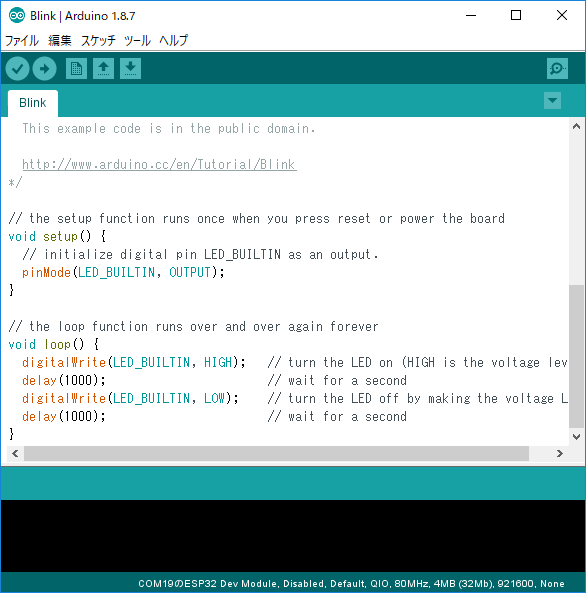

サンプルスケッチが開きます。
スケッチはArduino言語で書かれていますが、Arduino言語はC/C++がベースになているので
C言語の知識があれば記述かのです。

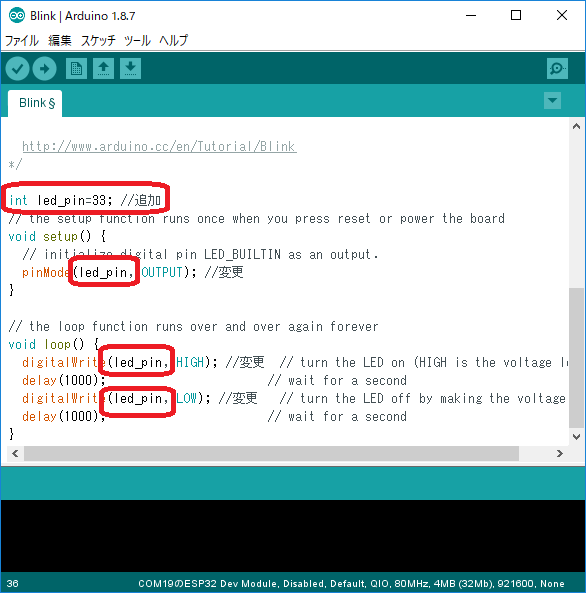

”int led_pin=33;”を追加して
LED用信号のピン番号指定用の変数を宣言、LED制御に33番PINを使用するので33を指定
”LED_BUILTINを”led_pin”に変更

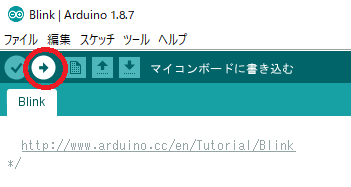

”⇒”をクリックするとコンパイルが実施後にESP32へスケッチが書き込まれます。

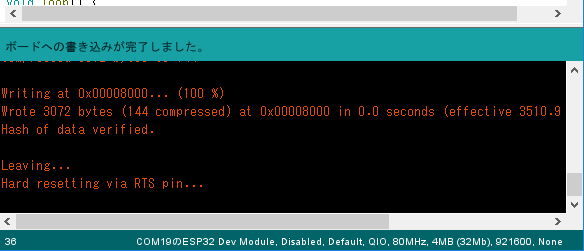

書き込みが完了すると以下のようにメッセージが表示され
ブレッドバードのLEDが1秒間隔で点灯、消灯を繰り返します。



Wi-Fi経由のLED点灯のサンプルスケッチ
次にWi-Fi経由のLED点灯を制御するスケッチ例を使ってみます。

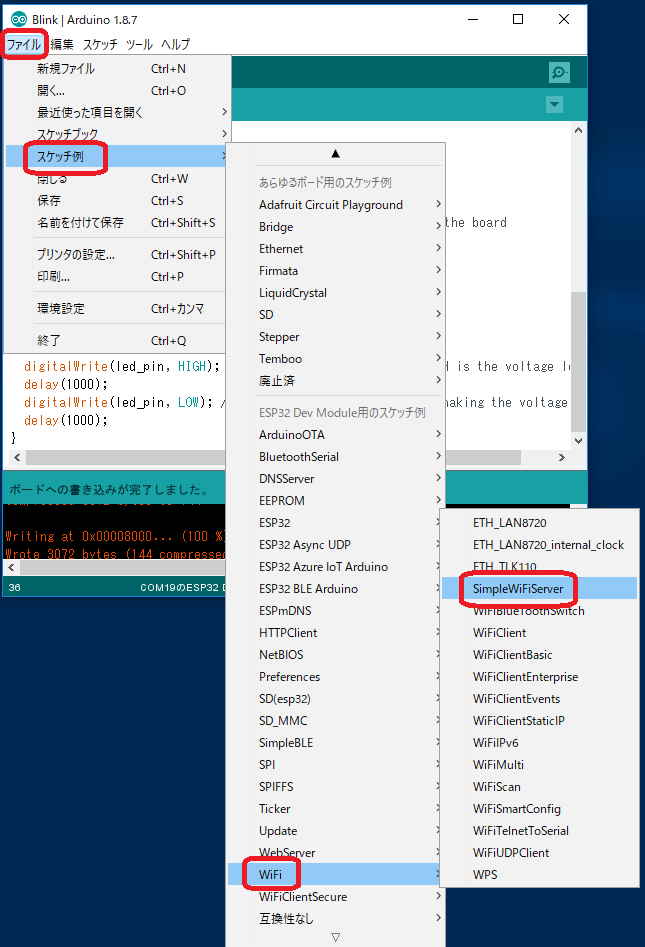

"ファイル"→”スケッチ例”→”WiFi”→”SimpleWiFiServer”を選択

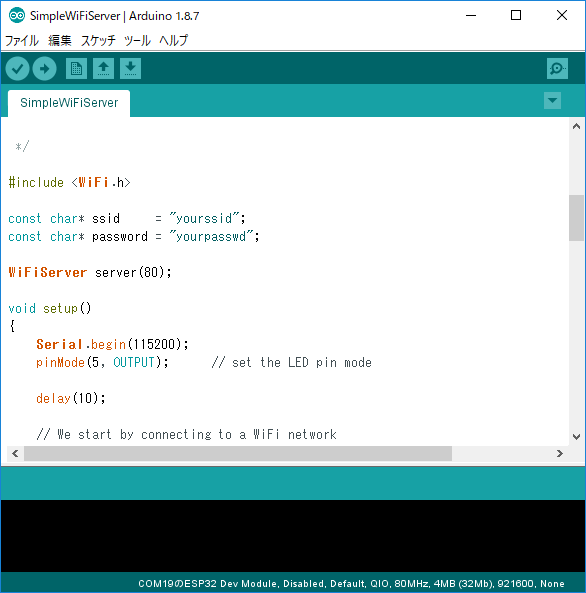

サンプルスケッチが開きます。
Wi-Fi接続で稼働するWebサーバーのサンプルです。
ブラウザからアクセスするとLEDのON・OFFが制御できます。


変更部分は以下になります。

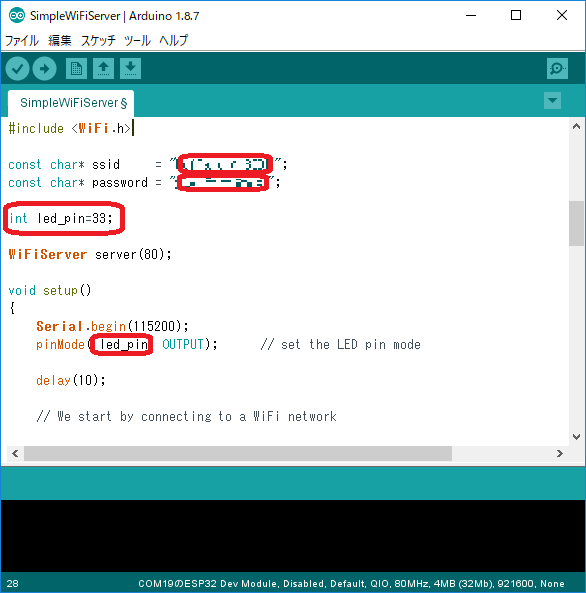

利用するWi-FiルータのSSIDとパスワードを設定します。
”int led_pin=33;”を追加して
LED用信号のピン番号用の変数を宣言
pinModeの指定番号を5から led_pinに変更

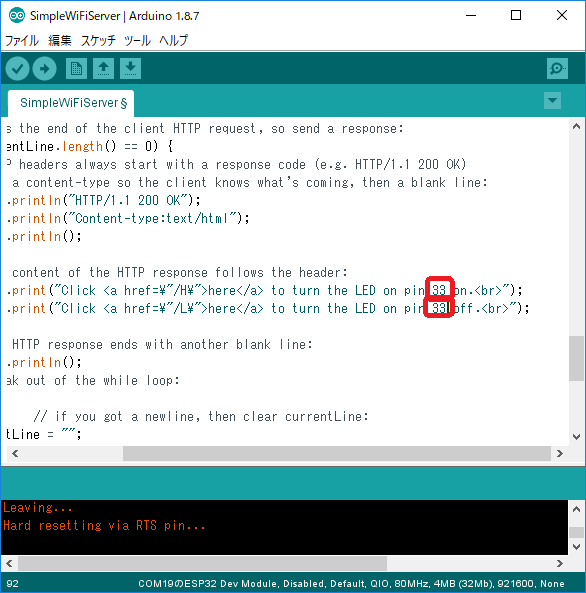

表示するHTMLのメッセージのピン番号を5から33に変更

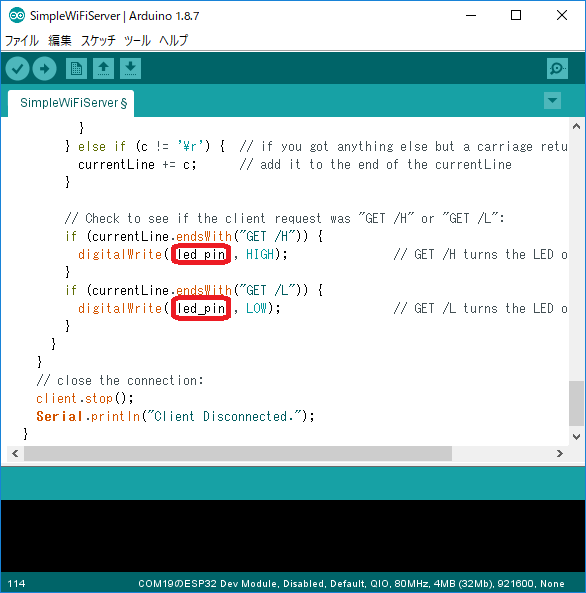

digitalWraiteでのピン番号指定を5から led_pinに変更
変更はこれで完了です。



書き込みを実施

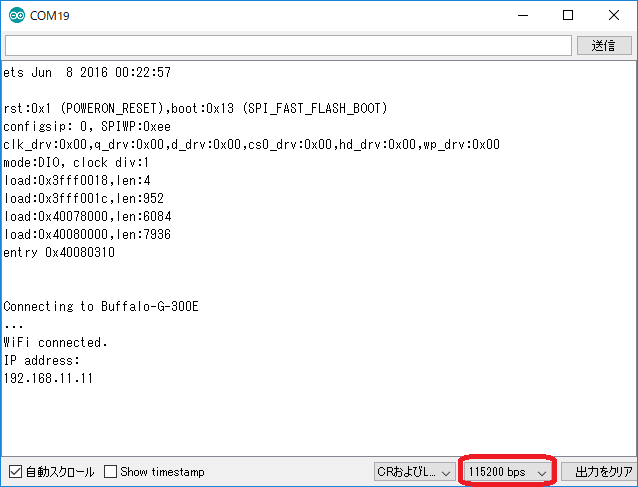

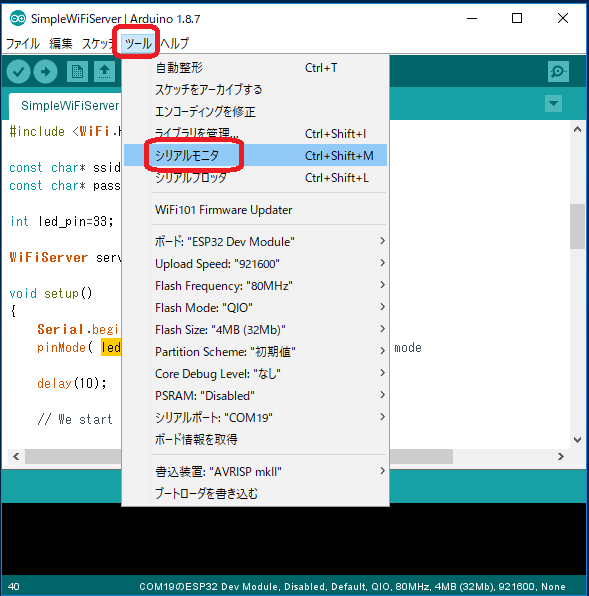

書き込み完了後にシリアルモニタを起動
”ツール”→”シリアルモニタ”



起動したシリアルモニタでボーレートを115200bpsに設定
ESP32-WROOM-32のENボタン(リセット)を押す
ESP32が再起動してWi-Fiルーターに接続し、DHCPで割り振られたIPアドレス(192.168.11.11)が表示される。

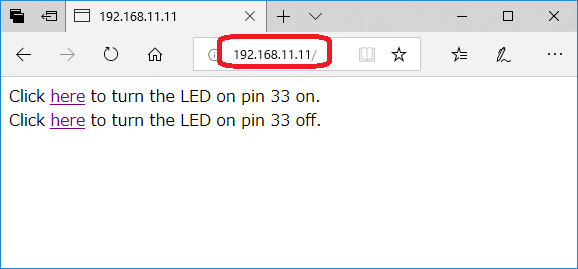

PCもWi-FiIルーターに接続して、ブラウザでESP32に割り当てられたＩＰアドレスにアクセスする。
1行めの"here"をクリックするとLEDが点灯、
2行めの"here"をクリックするとLEDが消灯します。


簡単にWi-Fi経由で機器のON/OFFができる仕組みが作れます。
試してみてください。
