第12回 FPGAでステッピングモータを回してみる

 今回は、FPGAでステッピングモータを回す回路を紹介します。また、FPGAの出力で直接モータを制御することはできないの、モータドライブ用FETを使用したドライブ回路も紹介します。

使用部品
 SPG20-1332(ステッピングモータ) 入手先:秋月電子
 TND012(モータドライブ用FET) 入手先:秋月電子

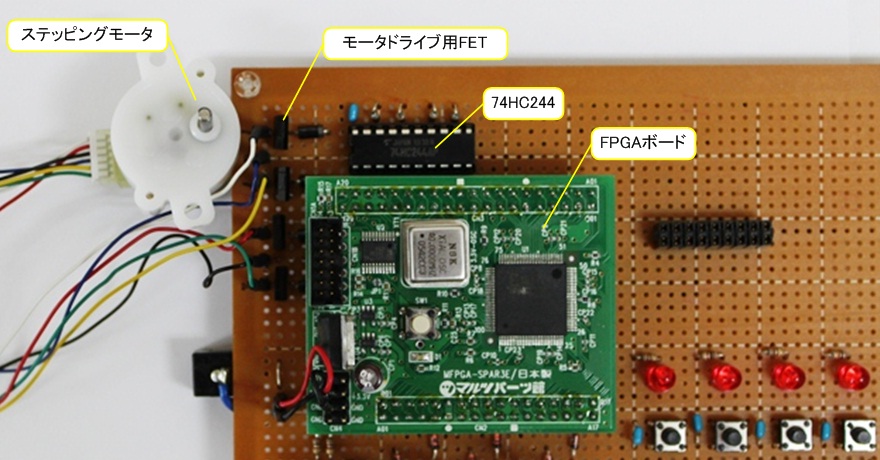

 MFPGA_SPAR3E(FPGAボード) 入手先:マルツパーツ
 74HC244(バッファ) 入手先:秋月電子




ステッピングモータ制御回路(stepmotor_ctrl)のソース(zip圧縮してあります)
 stepmotor_ctrl.zip
 stepmotor_ctrl.v ステッピングモータ制御回路Verilog-HDLソース
 test_stepmoptor_ctrl.v テストベンチ
 stepmotor_ctrl.ucf FPGAボードにマルツパーツのMFPGA_SPAR3Eを使用した場合のPIN配置指定
 ※ソースコードが長いのでダウンロードして中身を見てください。

仕様説明(stepmotor_ctrl.v)

 動作概要
  SW0〜3の入力によりステッピングモーターを制御する信号を生成する
  SPI通信を行う。通信完了後に読み出しデータを出力する。

 入力信号
 clk:クロック入力/今回使用してたボードは40MHzです。
 rstb:リセット入力 0でリセット
 sw0:スイッチを押すと0、0で右回転
 sw1:スイッチを押すと0、0で左回転
 sw2:1->0の変化で回転速度アップ
 sw2:1->0の変化で回転速度ダウンダウン

 出力信号
 led:LED制御信号、sw0〜3のどれかを押すと点灯します。
 pwm_1:モーター制御信号、1相正
 pwm_1b:モーター制御信号、1相逆
 pwm_2:モーター制御信号、2相正
 pwm_2b:モーター制御信号、2相逆

 パラメータ
 p_1ms_cnt:入力クロックclkが40MHzの場合の1msのカウント値

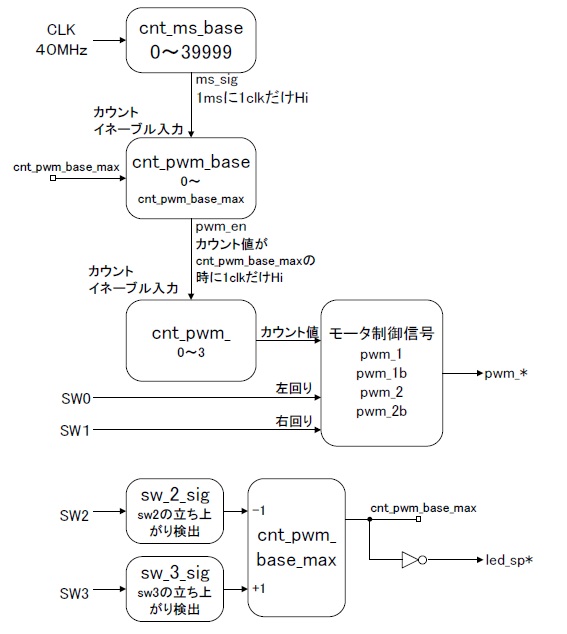

 機能ブロック図
 setpmotor_ctrl.vは下位モジュールはありません。各機能の関係を機能ブロック図に表しています。



 詳細動作
 cnt_ms_baseを0〜39999の範囲でカウントして1ms周期で1clk間だけ1になるms_sigを発生。
 ms_sigをカウントイネーブルとしてcnd_pwm_baseを0〜cnt_pwm_base_maxの範囲でカウントして、
 cnd_pwm_base==cnt_pwm_base_maxの時にpwm_enが1clkだけ1になります。pwm_enの周期はcnt_pwm_base_maxの値によって変わってきます。
 pwm_enをカウントイネーブルとしてcnt_pwmを0〜3の範囲でカウントします。

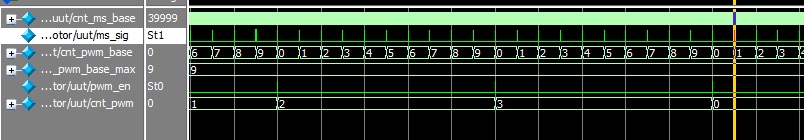

 cnt_ms_base、cnt_pwm_base、cnt_pwmの波形


cnt_ms_base,cnd_pwm_base,cnt_pwmのVerilog-HDLソース

parameter p_1ms_cnt = 39999 ;//CLK=40MHzのときの1msのカウント値

//1msのカウンタ
always @ (posedge clk or negedge rstb )
if (rstb==1'b0)
  cnt_ms_base <= 16'd0;
else
  if (ms_sig == 1'd1)
    cnt_ms_base <= 16'd0;
  else
    cnt_ms_base <= cnt_ms_base + 16'd1;

assign  ms_sig = (cnt_ms_base == 16'd39999)?1'b1:1'b0; //1msに1clkだけ1になる

//モーター制御周期カウンタ
always @ (posedge clk or negedge rstb )
if (rstb==1'b0)
  cnt_pwm_base <= 10'd0;
else
  if (ms_sig == 1'b1)
    //cnt_pwm_base_maxの値で周期を変更
    if (cnt_pwm_base >= cnt_pwm_base_max)
      cnt_pwm_base <= 2'd0;
    else
      cnt_pwm_base <= cnt_pwm_base + 10'd1;
  else
   cnt_pwm_base <= cnt_pwm_base ;


//モーター制御信号信号更新イネーブル
assign pwm_en =  ((cnt_pwm_base == cnt_pwm_base_max)&&(ms_sig == 1'b1))?1'b1:1'b0;

//モーター回転制御カウンタ
always @ (posedge clk or negedge rstb )
if (rstb==1'b0)
  cnt_pwm <= 2'd0;
else
  if (pwm_en == 1'b1)
    if (cnt_pwm == 2'd3)
      cnt_pwm <= 2'd0;
    else
      cnt_pwm <= cnt_pwm + 2'd1;
  else
    cnt_pwm <= cnt_pwm ;


 モータ制御信号はcnt_pwmの値をデコードして生成します。sw0=0で右回転、sw1=0で左回転します。

 sw0=0右回転

cnt_pwd 1 1b 2 2b
0 1 0 0 1
1 1 0 1 0
2 0 1 1 0
3 0 1 0 1

sw1=0左回転

cnt_pwd 1 1b 2 2b
0 1 0 1 0
1 1 0 0 1
2 0 1 0 1
3 0 1 1 0

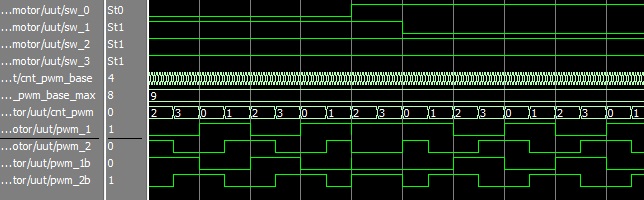

モター制御信号の波形その1 sw0=0で右回り、sw1=0で左回り

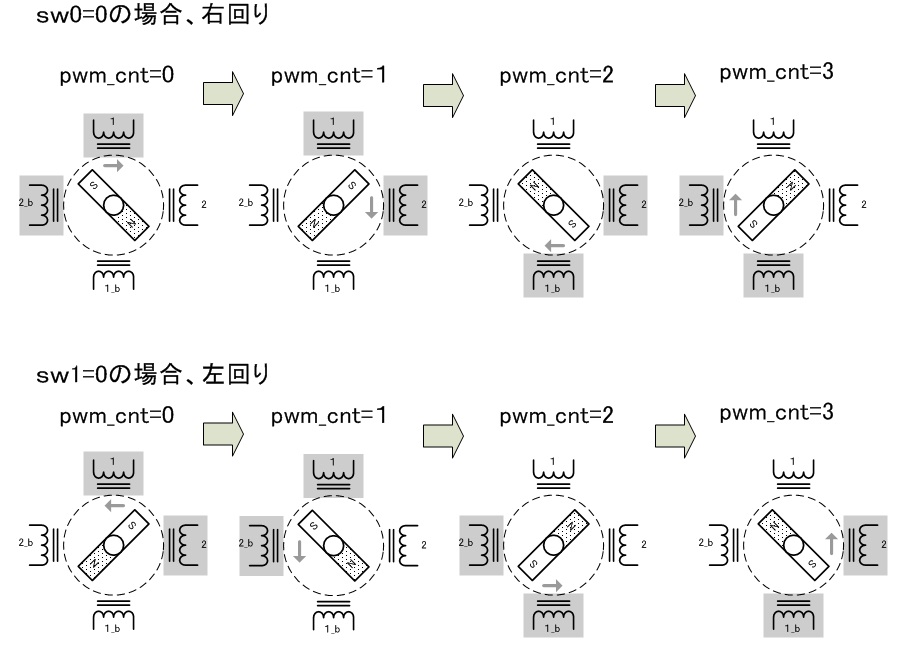

モーター回転の様子

モータ制御信号生成のVerilog-HDLソース

//制御パルス生成1相正極
always @ (posedge clk or negedge rstb )
if (rstb==1'b0)
  pwm_1 <= 2'd1;
else
  if((sw_0==1'b0)||(sw_1==1'b0))
    case (cnt_pwm)
      2'd0:pwm_1 <= 2'd1;
      2'd1:pwm_1 <= 2'd1;
      2'd2:pwm_1 <= 2'd0;
      2'd3:pwm_1 <= 2'd0;
    endcase // case(cnt_pwm)
  else
    pwm_1 <= 2'd1;

//制御パルス生成1相逆極
always @ (posedge clk or negedge rstb )
if (rstb==1'b0)
  pwm_1b <= 2'd0;
else
  if((sw_0==1'b0)||(sw_1==1'b0))
    case (cnt_pwm)
      2'd0:pwm_1b <= 2'd0;
      2'd1:pwm_1b <= 2'd0;
      2'd2:pwm_1b <= 2'd1;
      2'd3:pwm_1b <= 2'd1;
    endcase // case(cnt_pwm)
  else
    pwm_1b <= 2'd0;

//制御パルス生成2相正極
always @ (posedge clk or negedge rstb )
if (rstb==1'b0)
  pwm_2 <= 2'd0;
else
  if(sw_0==1'b0)
    case (cnt_pwm)
      2'd0:pwm_2 <= 2'd0;
      2'd1:pwm_2 <= 2'd1;
      2'd2:pwm_2 <= 2'd1;
      2'd3:pwm_2 <= 2'd0;
    endcase // case(cnt_pwm)
  else if(sw_1==1'b0)
    case (cnt_pwm)
      2'd0:pwm_2 <= 2'd1;
      2'd1:pwm_2 <= 2'd0;
      2'd2:pwm_2 <= 2'd0;
      2'd3:pwm_2 <= 2'd1;
    endcase // case(cnt_pwm)
  else
    pwm_2 <= 2'd0;

//制御パルス生成2相逆極
always @ (posedge clk or negedge rstb )
if (rstb==1'b0)
  pwm_2b <= 2'd1;
else
  if(sw_0==1'b0)
    case (cnt_pwm)
      2'd0:pwm_2b <= 2'd1;
      2'd1:pwm_2b <= 2'd0;
      2'd2:pwm_2b <= 2'd0;
      2'd3:pwm_2b <= 2'd1;
    endcase // case(cnt_pwm)
  else if(sw_1==1'b0)
    case (cnt_pwm)
      2'd0:pwm_2b <= 2'd0;
      2'd1:pwm_2b <= 2'd1;
      2'd2:pwm_2b <= 2'd1;
      2'd3:pwm_2b <= 2'd0;
    endcase // case(cnt_pwm)
  else
    pwm_2b <= 2'd1;



モータの回転速度は、cnt_pwm_base_maxの値によって変わってきます。cnt_pwm_base_maxの値が小さくなるpwm_enの間隔が短くなりモータ制御信号も短い周期で切り替わるので
モーターが早く回ります。逆にcnt_pwm_base_maxの値が大きくなるとモーターは遅くまわります。
SW2が押されると値が1→0と変化します。この変化を検出するとcnt_pwm_base_maxの値を-1します。SW3の値が1→0と変化するとcnt_pwm_base_maxの値を+1します。

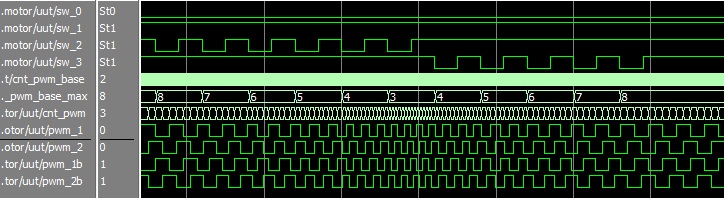

モター制御信号の波形その1 sw2が1→0で速度アッップ、sw3が1→0で速度ダウン


cnt_pwm_base_maxのVerilog-HDLソース

//sw_2の1ms遅延した信号生成
always @ (posedge clk or negedge rstb )
if (rstb==1'b0)
  sw_2_delay <= 1'b1;
else
  if (ms_sig==1'b1)
    sw_2_delay <= sw_2;
  else
    sw_2_delay <= sw_2_delay;

//sw_2の立下り検出
always @ (posedge clk or negedge rstb )
if (rstb==1'b0)
  sw_2_sig <= 1'b0;
else
  if ((ms_sig==1'b1)&&(sw_2==1'b0)&&(sw_2_delay==1'b1))
    sw_2_sig <= 1'b1;
  else
    sw_2_sig <= 1'b0;

//sw_3の1ms遅延した信号生成
always @ (posedge clk or negedge rstb )
if (rstb==1'b0)
  sw_3_delay <= 1'b1;
else
  if (ms_sig==1'b1)
    sw_3_delay <= sw_3;
  else
    sw_3_delay <= sw_3_delay;

//sw_3の立下り検出
always @ (posedge clk or negedge rstb )
if (rstb==1'b0)
  sw_3_sig <= 1'b0;
else
  if ((ms_sig==1'b1)&&(sw_3==1'b0)&&(sw_3_delay==1'b1))
    sw_3_sig <= 1'b1;
  else
    sw_3_sig <= 1'b0;

//モーター制御周期カウンタの最大値設定
always @ (posedge clk or negedge rstb )
if (rstb==1'b0)
  cnt_pwm_base_max <= 10'd9;
else
  if (sw_2_sig==1'b1) //速度アップ
    cnt_pwm_base_max <= cnt_pwm_base_max - 10'd1;
  else if (sw_3_sig==1'b1) //速度ダウン
    cnt_pwm_base_max <= cnt_pwm_base_max + 10'd1;
  else
    cnt_pwm_base_max <= cnt_pwm_base_max ;



ステッピングモーターのドライバ回路
 FPGAの出力は弱いので、直接モータを駆動することはできません。ドライバ回路でモーターを駆動します。
 今回は、手元にあったモータドライブ用FET(TND012)でドライバを駆動しています。FPGAからTND012を駆動するのも心配なので
 74HC244(バッファ)を介してTND012しています。

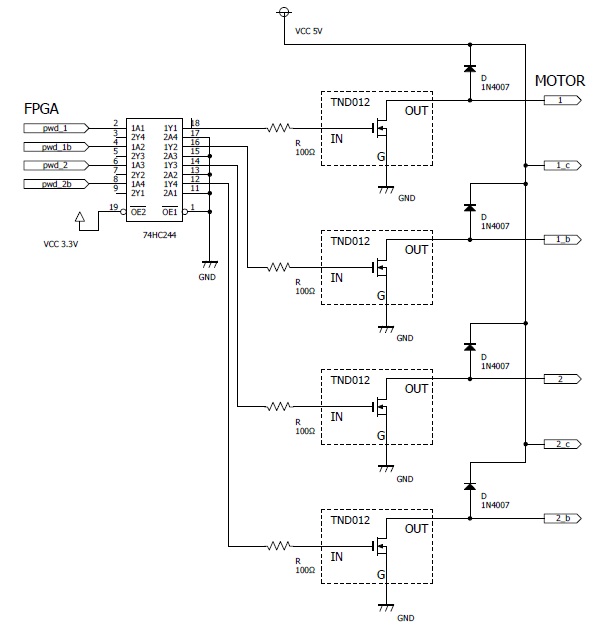

 ドライバー回路図




動作の様子


紹介した回路を試す場合は、自己責任でお願いします。
