第15回 Arduino互換FPGAボードPapilioのロジックアナライザのサンプルデザインを使ってみる

 今回はArduinoと互換性のあるFPGA評価ボードPapilioProのロジックアナライザのサンプルデザインを使ってみます。
 ロジックアナライザのサンプルデザインはZAP IDEのインストール時に一緒にインストールされています。ZAP IDEからの操作でロジックアナライザとして使えます。

使用部品

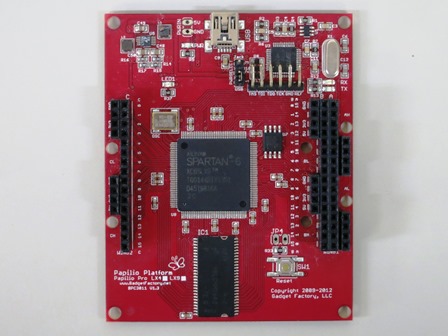

 Papilio Pro (FPGAボード) 入手先:秋月電子
 またはPapilio One (500)


使用手順
 ツールの準備
  第13回Arduino互換FPGAボードPapilioを使ってみるを参考にしてください。

 FPGAボードの準備
  PapilioとPCをUSBケーブルで接続します。

 ZAP IDEからロジックアナライザ用のbitファイルを書き込む
  ZAP IDEを起動します。
  初めにボードの設定をします。
  "ツール"→"ボード"、使用するボードを選択
  次にサンプルスケッチを開きます
  ”Papilio”→"papilio Exsamples"→”Benchy_Sump_LogicAnalyzer”を選択

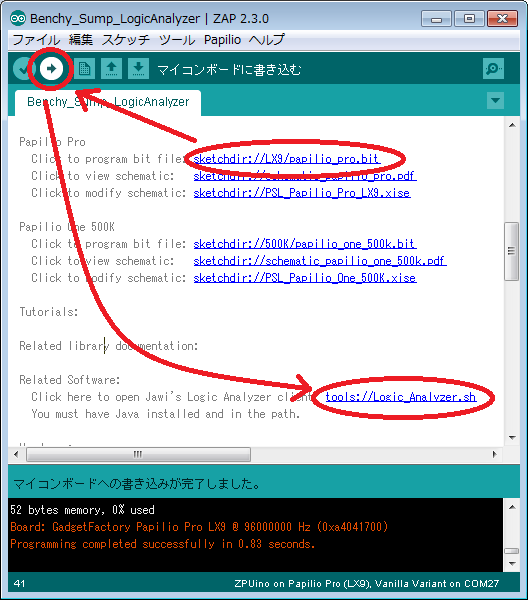

  Benchy_Sump_LogicAnalyzerスケッチが開きます。

  Papilio Proを使っている場合はスケッチ上のsketchdir://LX9/papilio_pro.bitをクリックすると
  ロジックアナライザ用のBitファイルが書き込まれます。
  ※Papilio Oneの場合はsketchdir://500K/papilio_500k.bitをクリックします。
  次に”マイコンボードに書き込む”(⇒マーク)をクリックしてスケッチを書き込みます。

 ロジックアナライザの波形表示ソフトの起動、測定
  スケッチの書き込みが完了したらスケッチ上のtools://Logic_Analyzer.shをクリックします。

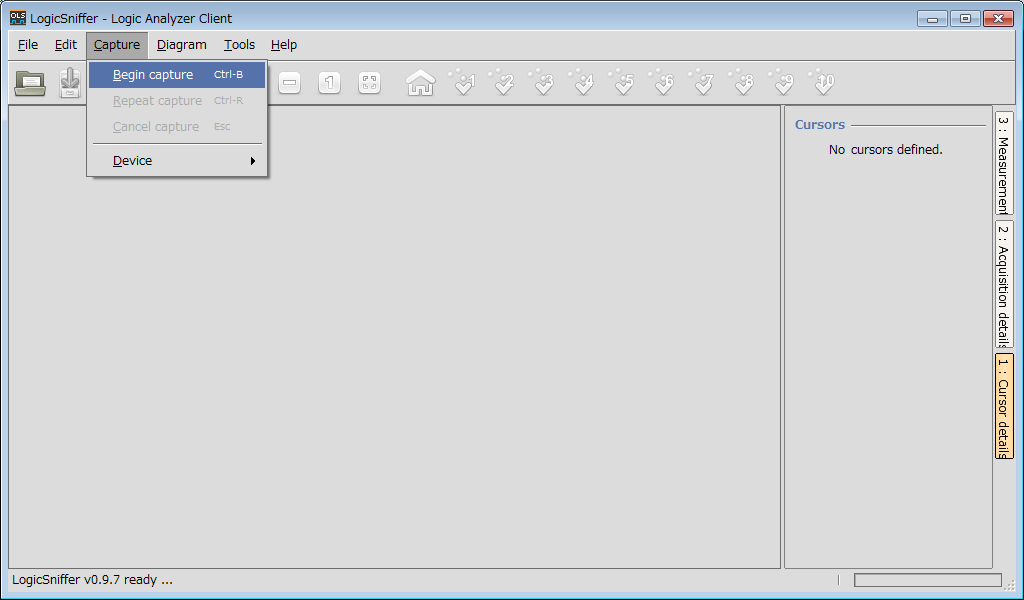

  ロジックアナライザの表示ソフトがPC上に起動します。

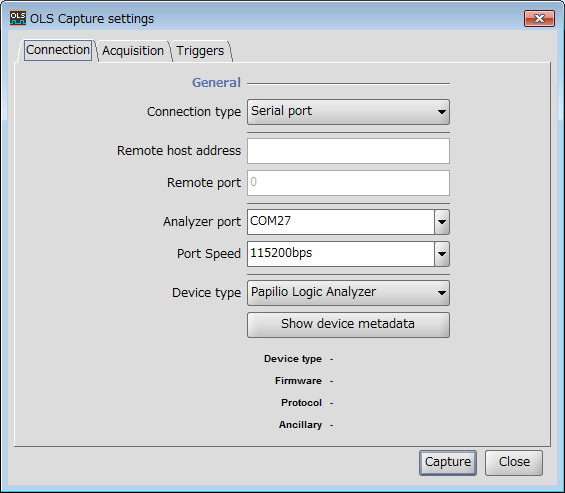

  Capture→Begin captureをクリックするとキャプチャーの設定画面が開きます。

  Analyzer Port(Papilioに割り当てられたCOMポート番号)、PortSpeed(115200bps)、DeviceType(Papilio Logic Analyzer)を指定
  ※Acquisition,Triggerを設定すると測定条件を変更できます。
  右下のCptureを指定すると測定が開始します。

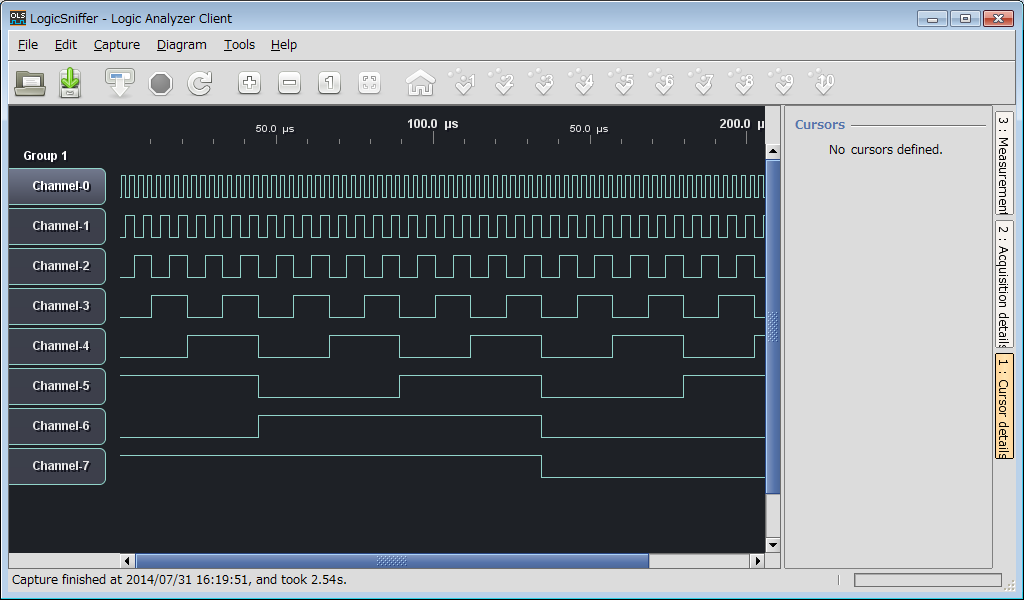

  Papilio上のWING_A[0-7]の信号が測定されます。スケッチ上でWING_A[0-7]はoutputに指定されているので、
  WING_A[0-7]に接続された内部カウンタの信号が表示されています。
  スケッチでWING_A[0-7]をinputに指定すれば、WING_A[0-7]に接続した外部信号を測定できます。
  ただし、端子はFPGAに直に接続されているので、3.3V以上の信号は入力できませんので注意してください。
  Papilioを簡単にロジックアナライザとして使えるの重宝しています。しかも、ロジックアナライザとして考えるとお値段は格安なので、
  ロジックアライザとして使うだけの目的でPapilioを購入しても良いかもしれません。
