第5回 入力信号の変化をRAMへ保存して、LEDをチカチカさせてみる

 今回は、FPGAの内蔵RAMを使ったサンプルを紹介します。第2回で紹介したLEDをチカチカさせる回路
機能追加して、スイッチの変化(256回目まで)をRAMへ記録して、スイッチの操作を再現してLEDをチカチカさせてみます。
また、xilinxのツールでのRAMモジュールの作り方を紹介します。


入力信号の変化をRAMへ保存するLEDチカチカ回路ソース(zip圧縮してあります)
 led_control_ram.zip
 led_control_ram.v Verilo-HDLソース
 test_led_control_ram.v テストベンチ
 led_control_ram.ucf  ピン配置指定(ターゲットボード:MFPGA_SPAR3E
 ※デザインを完成するためにはRAMモジュールが必要です。作成方法はこちら
 ※ソースコードが長いのでダウンロードして中身を見てください。

仕様説明

 動作概要
  プッシュスイッチ(push_sw)の値の変化タイミングをRAMへ保存、一定時間の間にスイッチの値に
 変化がなければ、RAMへの保存を終了して、保存してある値に従ってLED(led_0)を点灯、消灯させます。


 mem_mode=1の範囲でで入力値の変化パタンを記録、mem_mode=0で変化パタンを繰り返して再生します。


 入力信号
  clk:クロック入力/今回使用してたボードは40MHzでした。
  push_sw:LED点灯、消灯のタイミング入力

 出力信号
  ed_0:LED制御信号/今回使用したボードでは0で点灯です。

 レジスタ
  push_sw_dff1:push_sw入力のりタイミング用DFF 1段目
  push_sw_dff2:push_sw入力のりタイミング用DFF 2段目
  push_sw_dff3:push_sw入力のりタイミング用DFF 3段目
  push_sw_dff4:push_sw入力のりタイミング用DFF 4段目
  push_sw_fall:push_sw立下り検出
  init_sig:初期化信号
  rec_sig:変化タイミング記録信号
  mem_mode:記録モード:1 表示モード:0
  led_0:LED制御レジスタ
  mem_cnt:記録回数
  mem_adr:メモリアドレス
  mem_wd:メモリ書込みデータ
  led_cnt:LED点灯タイミングカウント
  led_cnt_max:LED点灯タイミングカウント最大値

 パラメータ
  df_max:push_swが変化なった場合に表示モードへ移行する時間設定
      3秒のカウンタ値が設定されています。
      コメントアウトしてある値は、シミュレーション実行時間を短くするための周期を短くした設定です。

RAMの作り方
 led_control_ramでにはRAMを使用しています。xilinxのデバイスでツールを使ってRAM生成したモジュールを使っています。
 ここではRAMの作り方を紹介します。操作方法の詳細はISEの説明書を参考してください。

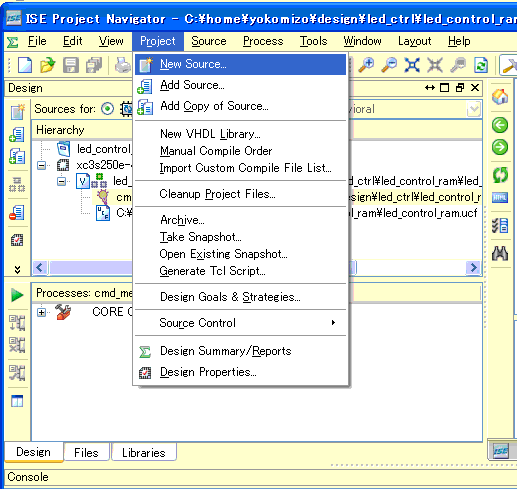

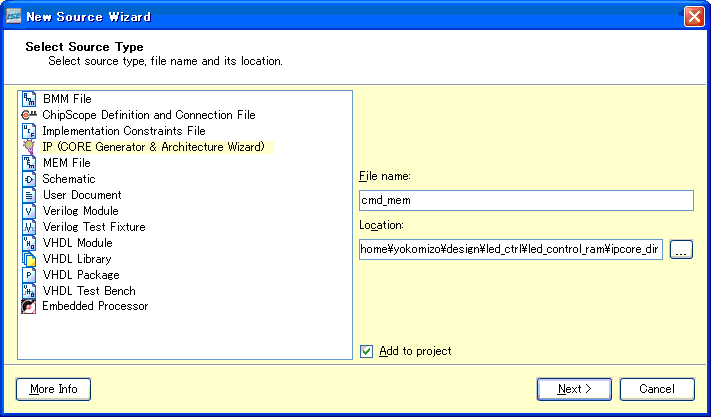

 ISEのメニューからProject->NewSource...を選択します。



 "File name"へ作成するモジュール名を入力
 ”IP(CORE Generator..."を選択して"Next"をクリック

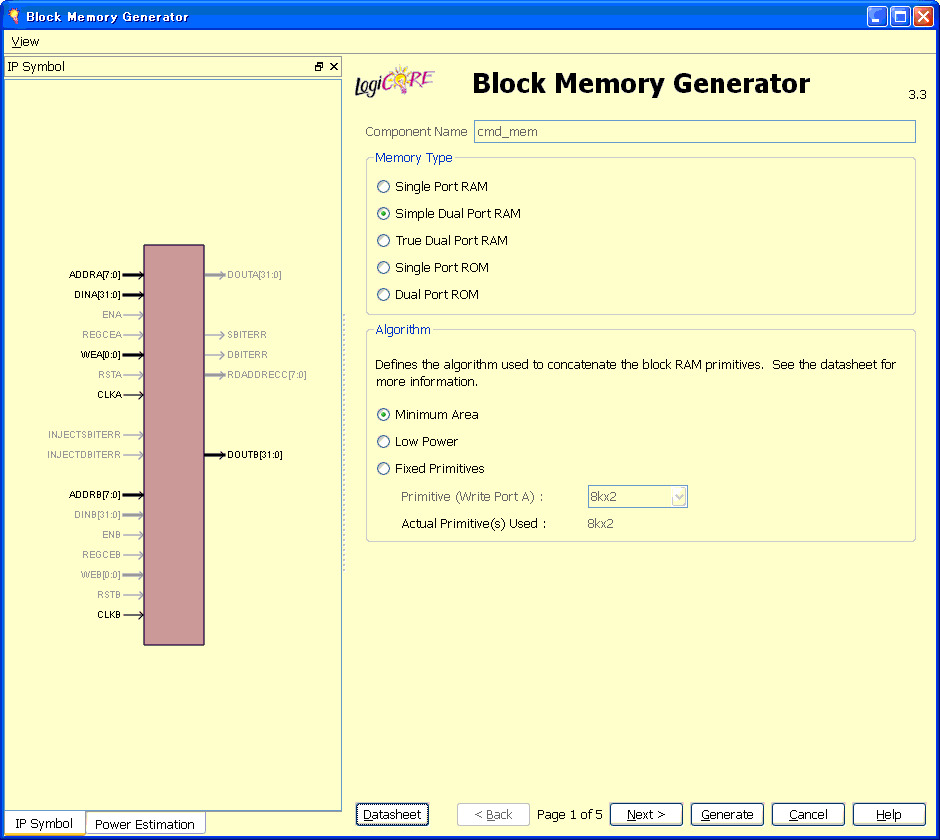

 ”MenoryType”で”Simple Dual Port RAM”を選択して”Next”をクリック

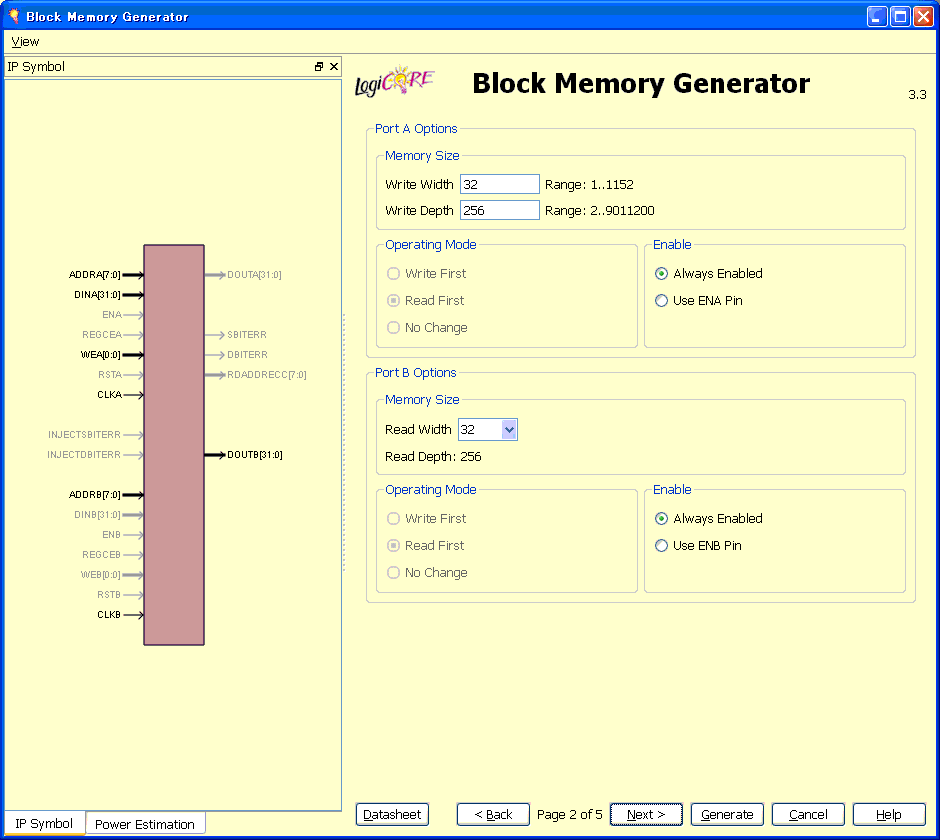

 ”Write Wiidth”,”Read Wiidth”へデータの幅を指定、今回は32
 ”WriteDepth”へ保存するデータの個数を指定、今回は256
 "Next"をクリック

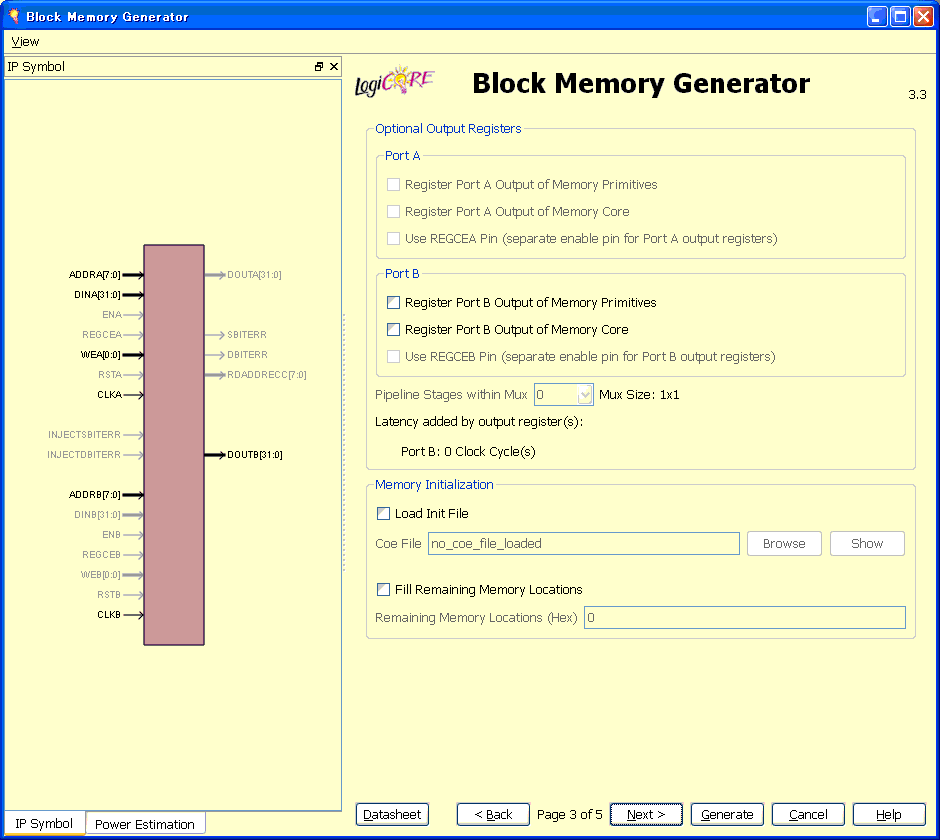

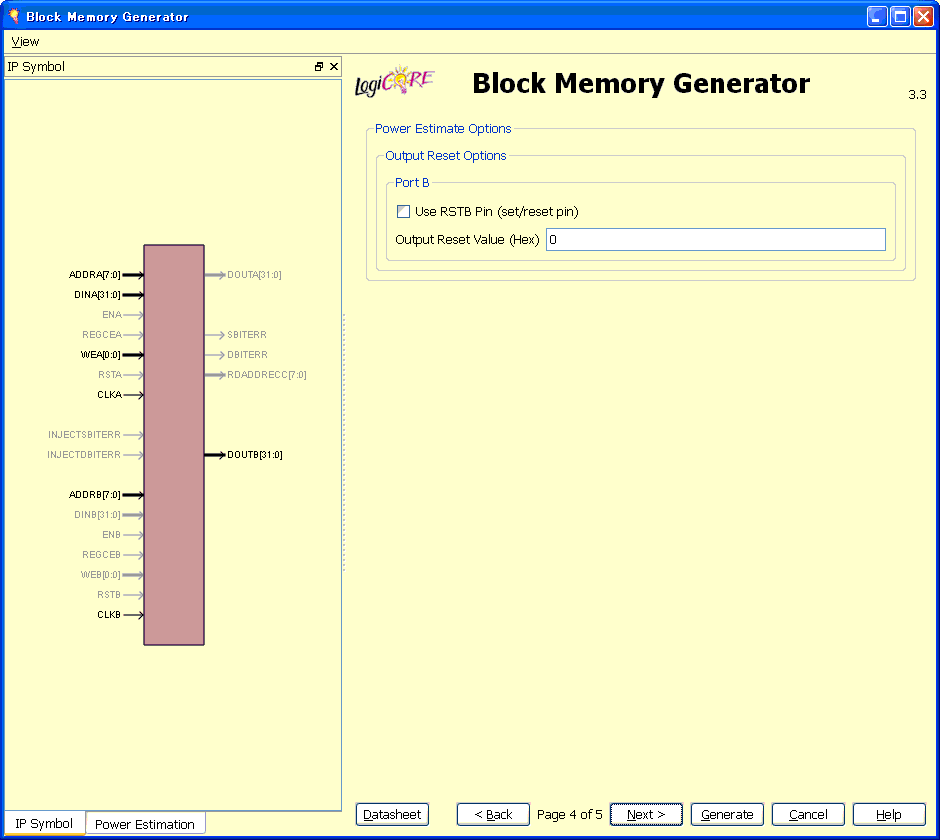

  デフォルト設定のままで"Next"をクリック


 デフォルト設定のままで"Next"をクリック

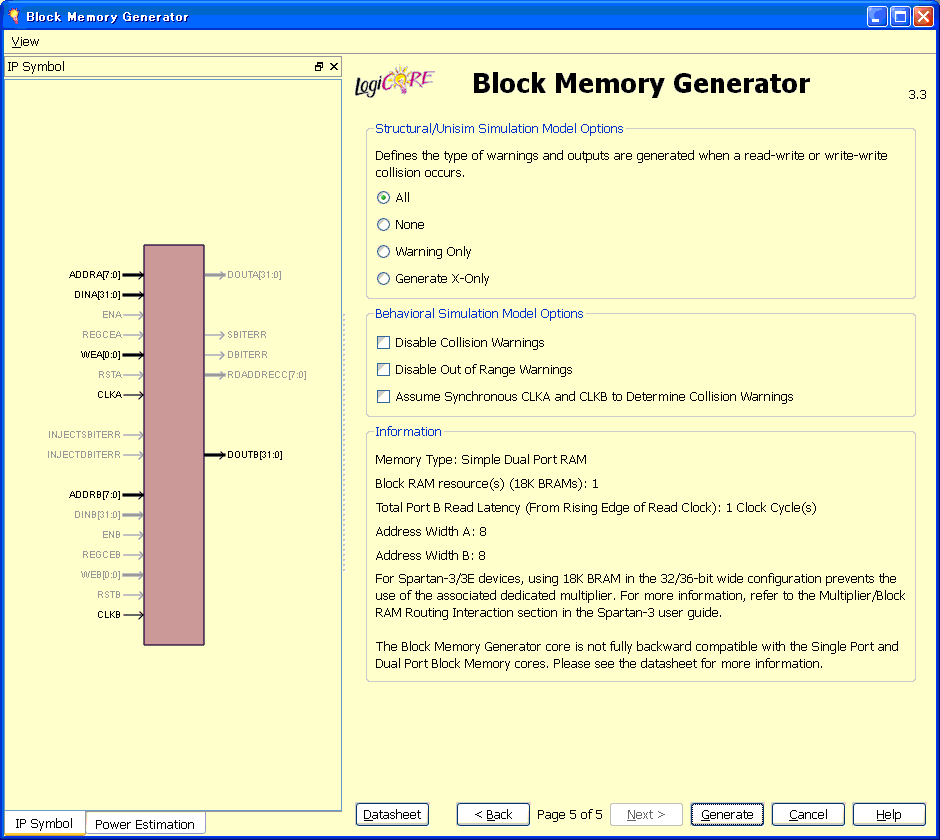

 デフォルト設定のままで"Generate"をクリック


 プロジェクトフォルダ/ipcore_dirにデータが生成されます。
 作成したモジュールをled_control_ram.v内でインスタンスすることで論理合成時に組み込まれます。

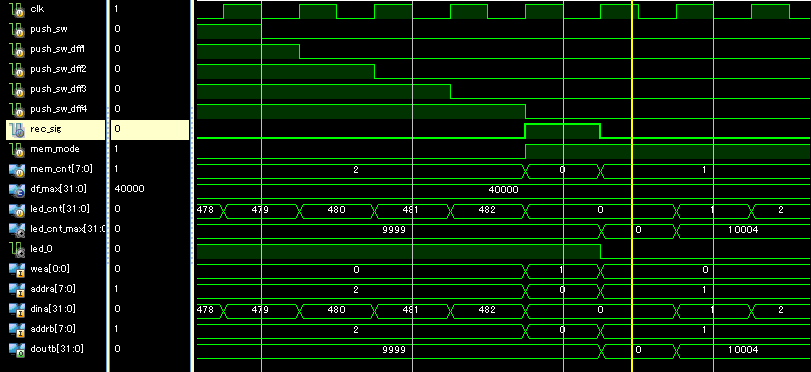

内部動作
 プッシュスイッチが押されてpush_swが0になるとmem_modeを1にして記録モードへ移行
 led_cntを0にして記録用にカウントを開始します。

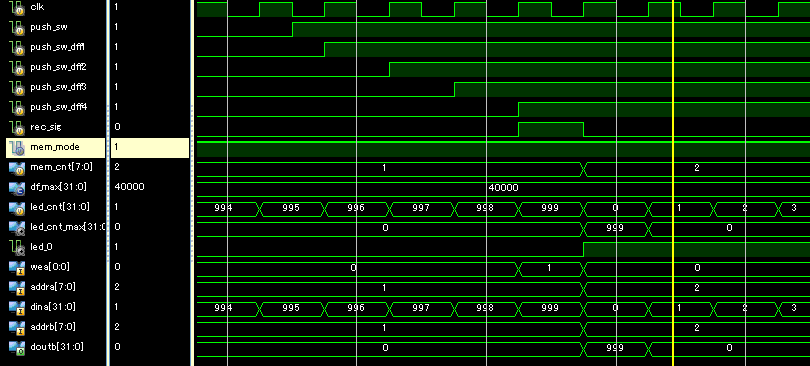

 push_swの値が変化すると、rec_sigが1になり、led_cntの値を変化タイミングとしてメモリへ保存します。
 次にled_cntを0して次のpush_swの変化までカウントを続けます。

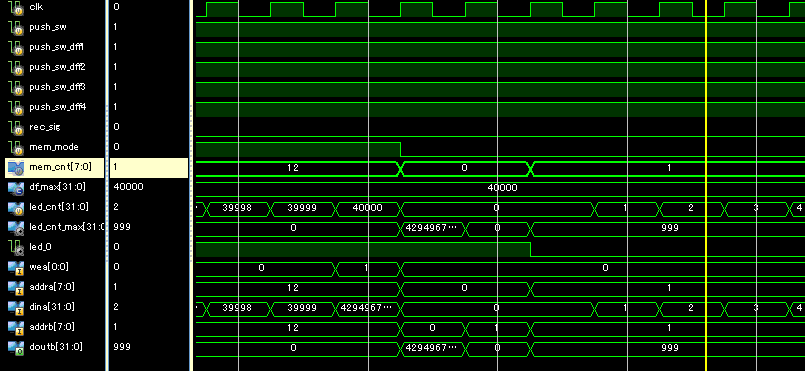

 led_cnt==df_maxとなるまで、push_swが変化しない場合はmem_mode=0として、表示モードへ移行、
 led_cntを0戻してカウントします。

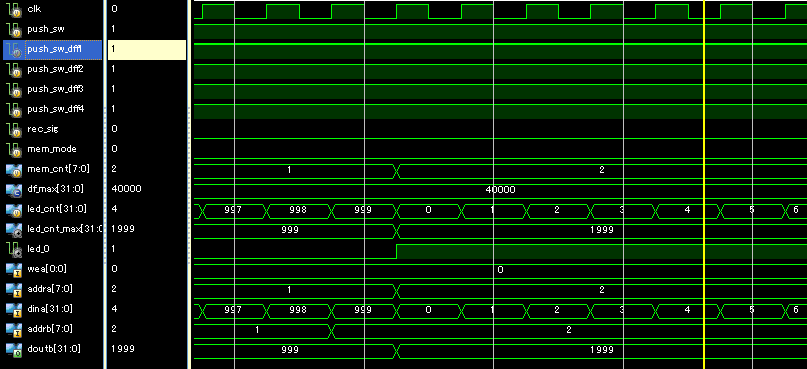

 led_cntとメモリから読み出した値(led_cnt_mx)が一致するとled_0を反転する。



紹介した回路を試す場合は、自己責任でお願いします。
次回は、”I2Cで色々なICと接続してみる”を紹介する予定です。
