番外編　FPGAでCPU（Nios�U）を動かしてみる
　　☆DE10-lite版のページはこちら

　今回は、FPGA上でCPU（Ｎios�U）を動かしてみます。LED制御までの手順を紹介します。
Ｎios�Uはアルテラ社の用意したFPGA上で動作するCPUで評価であれば無償で利用できます。
CPUを最小構成にするとCyclonの一番小さい物（EP1C3T100）でも使用可能です。
短時間でシリアル通信等を持つ回路が作成できますので、評価中に専用テスト冶具が欲しい時などに重宝します。
Nios�Uの詳細についてはアルテラ社のサイトを見てください。

準備する物
　　FPGAボード：改定版FPGAボードで学ぶ論理回路設計（CQ出版）付属ボード（CQ出版）
　　　　　　　　　　他のFPGAボードでもアルテラ社のFPGAが搭載されていれば利用可能です。

　　ダウンロードケーブル：USB　Blaster　※FT2232DではソフトのダウンロードできませんのでUSB　Blasterが必要です。
　　　　　　　　　　　　　　　　デジキーで互換品が購入可能です。

　　FPGA開発ソフト：Quartus�Uアルテラ社のサイトからダウンロード可能です。今回はバージョン9.1sp1を使用

　　Nios�Uソフト開発環境：Nios�U EDS　アルテラ社のサイトからダウンロード可能です。今回はバージョン9.1を使用

作業１．ツールのインストール
　　Quartus�UとNios�UEDSをダウンロードしてインストールしてください。
　　Quartus�UとNios�UEDSはバージョンが一致する物を使ってください。

作業2．FPGA開発プロジェクト作成
　　Quartus�Uを起動して新規のプロジェクトを作成します。

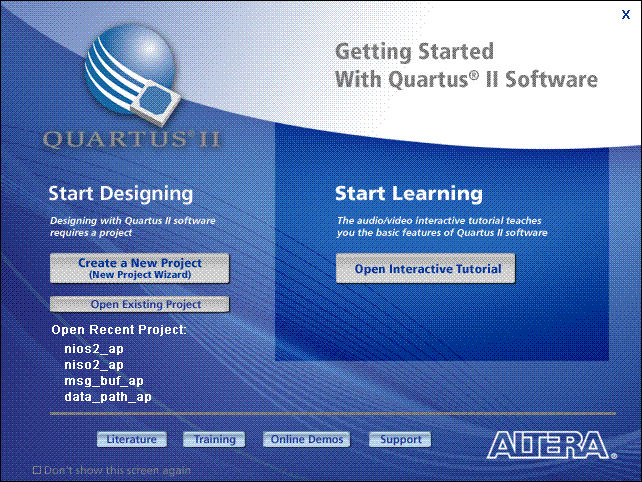

　2-1新規プロジェクトの作成.
　Create a New Projectを選択
　
　
　

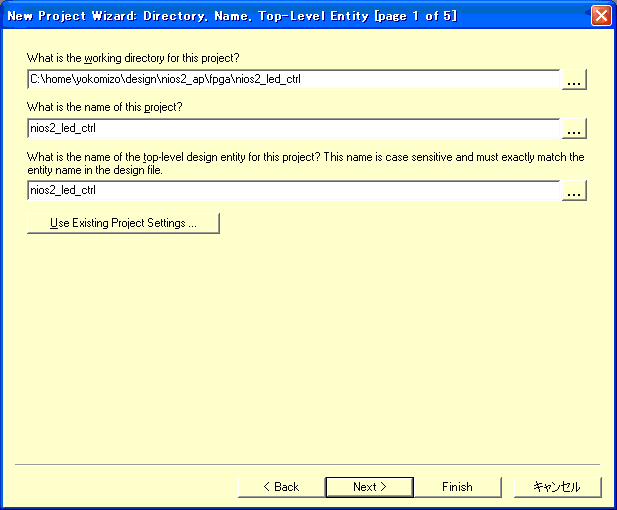

　2-3.プロジェクトフォルダとプロジェクト名の指定
　任意の名前を入れます。
　
　

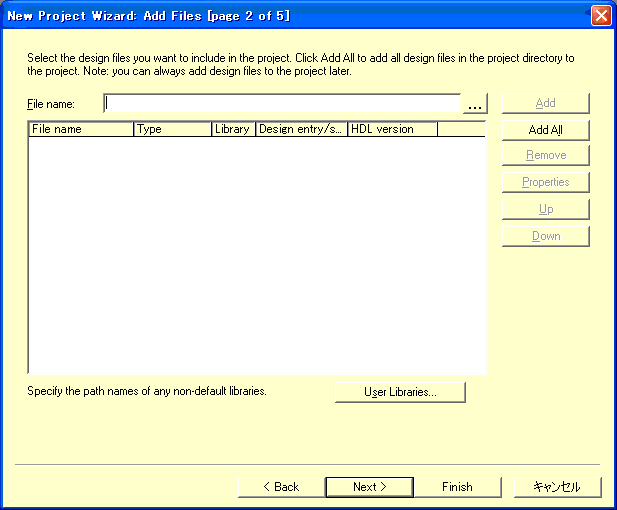

　2-4.ソースファイルの指定
　ソースファイルは何も指定しないで”Next”をクリック
　

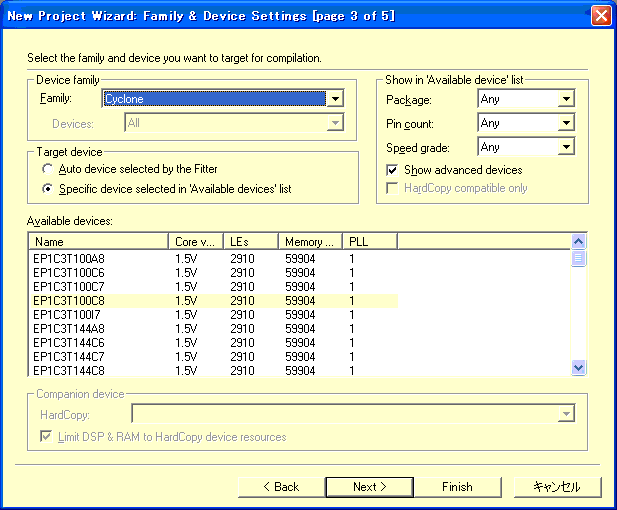

　2-5.デバイスの指定
　使用するFPGAボードに合わせます。
　

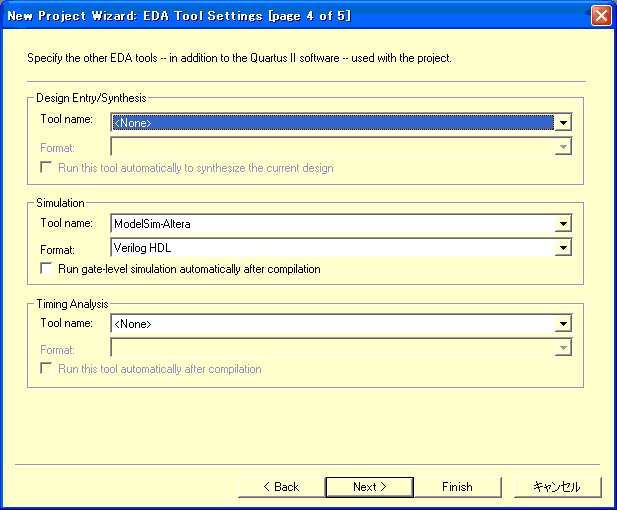

　2-6.ツールの指定
　ＭｏｄｅｌlSim-Alteraはアルテラライトからダウンロードできます。
　ＭｏｄｅｌlSim-Alteraを使わない場合はインストールしていなくても問題ありません。
　

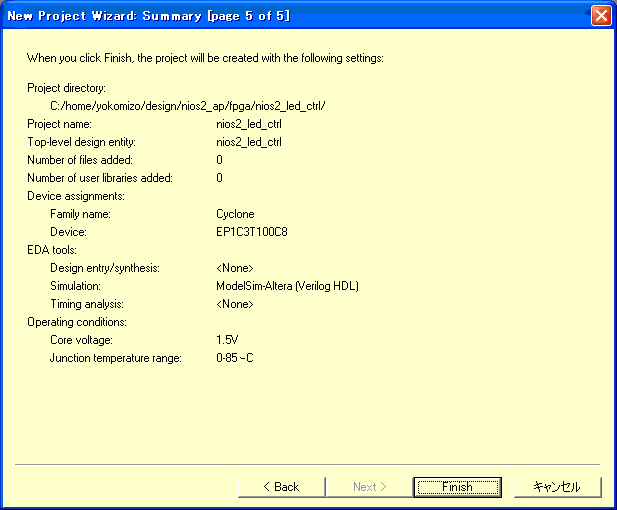

　2-7.プロジェクト設定完了
　"Finish"を選択するとＱｕａｒｔｕｓ�Uが起動します。
　

作業３．CPUを持つシステムの構築
　　CPU(Nios�UProcessor)を持つシステムは、Quartus�U内のSOPCBuildeで構築します。
　　今回は、以下のモジュールを組み込みます。
　　　Nios�UProcessor：CPU
　　　On-Chip Memory：内部メモリ
　　　JATG UART：ＪTAG経由でNios�UEDSのコンソールとシリアル通信するモジュール
　　　PIO:LED制御

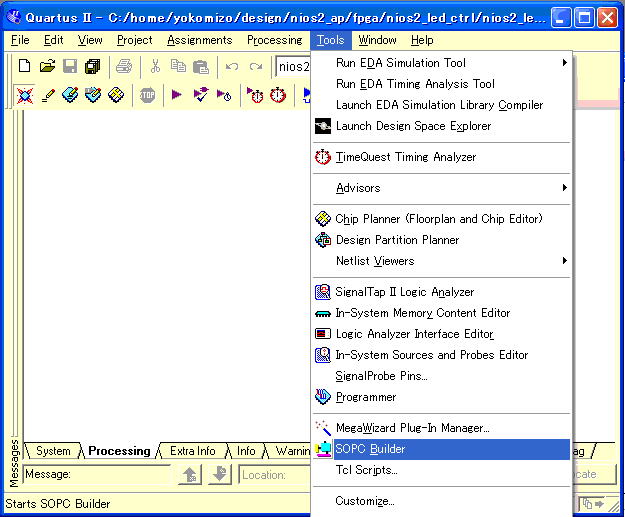

　3-1.SOPCBuilder起動
　”Tools”→"SOPC Builder"でSOPCBuilderが起動します。
　


　3-2.システス名の指定
　Ｑｕａｒｔｕｓ�Uのプロジェクト名と同じにしてください。
　同じ名前にするとSOPCBuilderで作成する回路がトップ階層として扱われます。
　

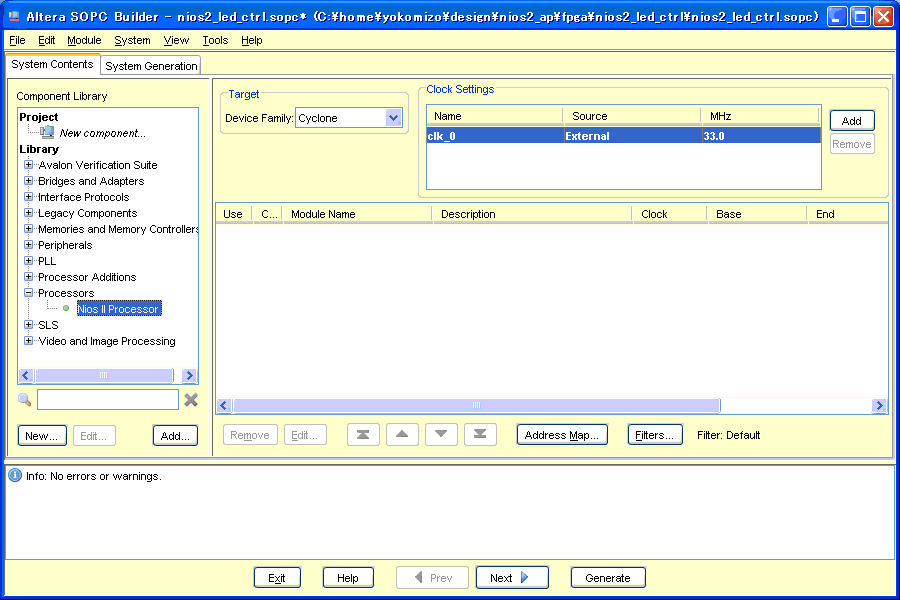

　3-3.クロック周波数指定、NIOS�Uプロセッサの追加
　ClockSettingのMHzの部分をFPGAボードに合わせて周波数をしてください。今回使用するボードは33.0に設定
　ComponentLibraryのNios�UProcessorを選択して"Add"をクリックするとNios�UProcessorの設定が開始する。
　

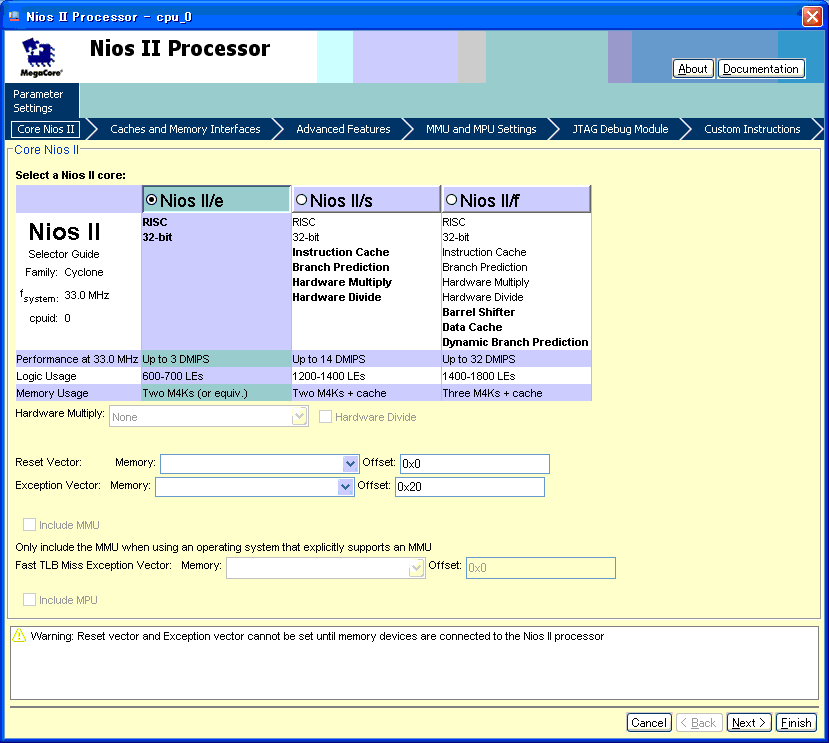

　3-4.Nios�UProcessorのコア・タイプ設定
　Nios�U/e→Nios�U/s→Nios�U/ｆの順で高機能になりますが回路規模も大きくなります。
　今回はのFPGAの回路規模が小さいのでNios�U/eを選択します。
　

　
　3-5.Nios�UProcessor設定の2,3,4ページはデフォルトのままです。

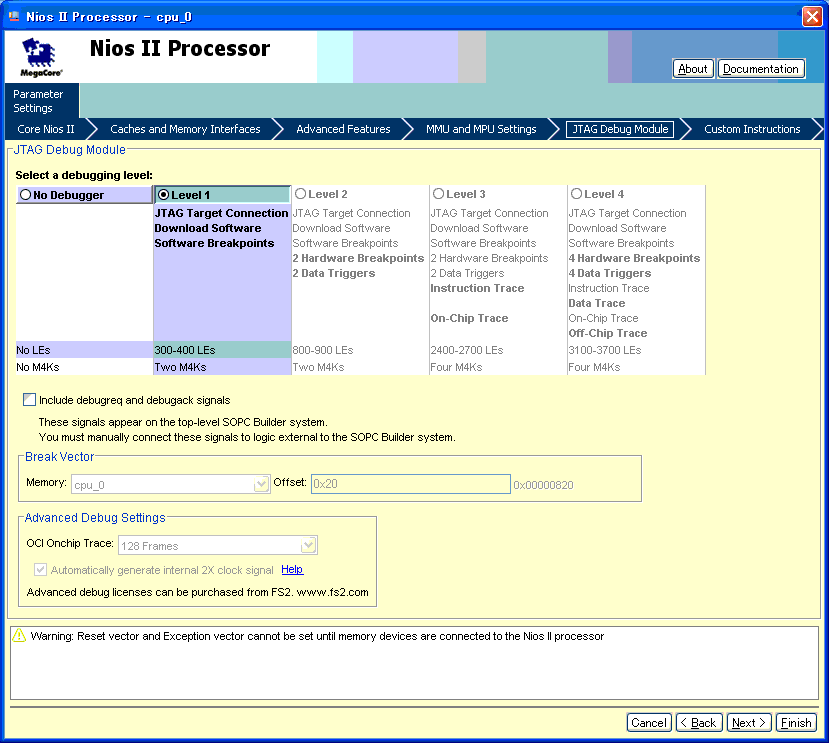

　3-6.デバックレベルの設定
　ソフトウェアの動作確認でデバッカを使うのでLevel1を設定
　


　3-7.Nios�UProcessor設定の完了
　"Finish"を選択すると設定が完了してシステムにNios�UProcessorが追加されます。
　

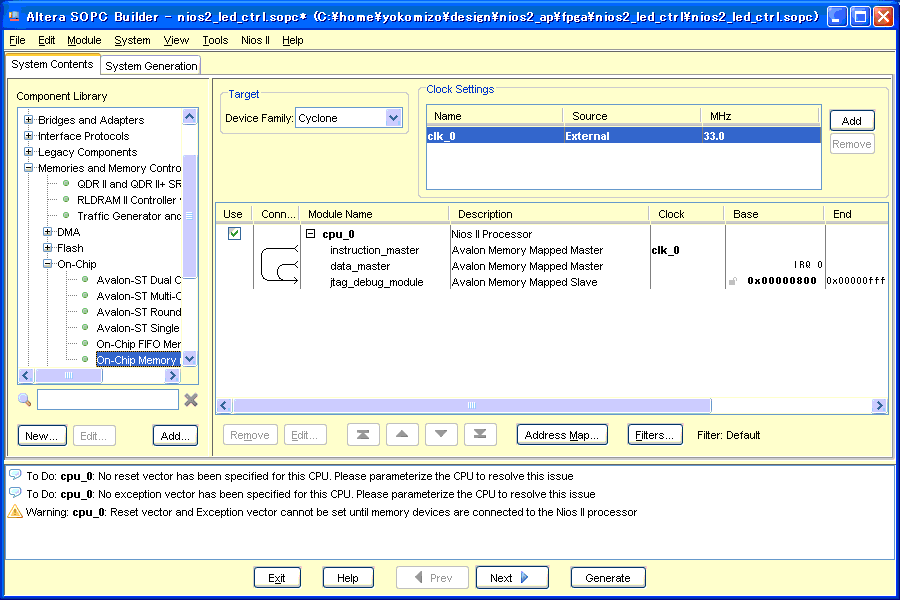

　3-8.メモリの追加
　SOPC　Builderに戻り、"On-ChipMemory"を選択して"Add"をククックすると内部メモリの設定が始まります
　

　

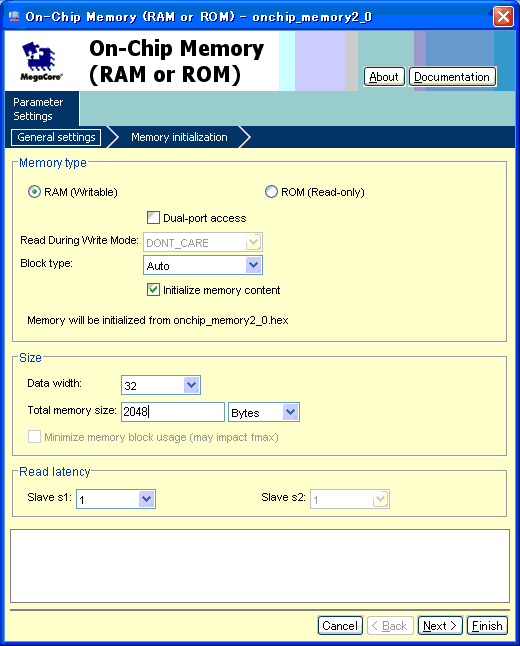

　3-9.内部メモリの設定
　今回使用するFPGAのメモリブロックが少ないのでSizeを2048Bytesに設定します。
　”Finsh”をクリックするとシステムにメモリが追加されます。　
　

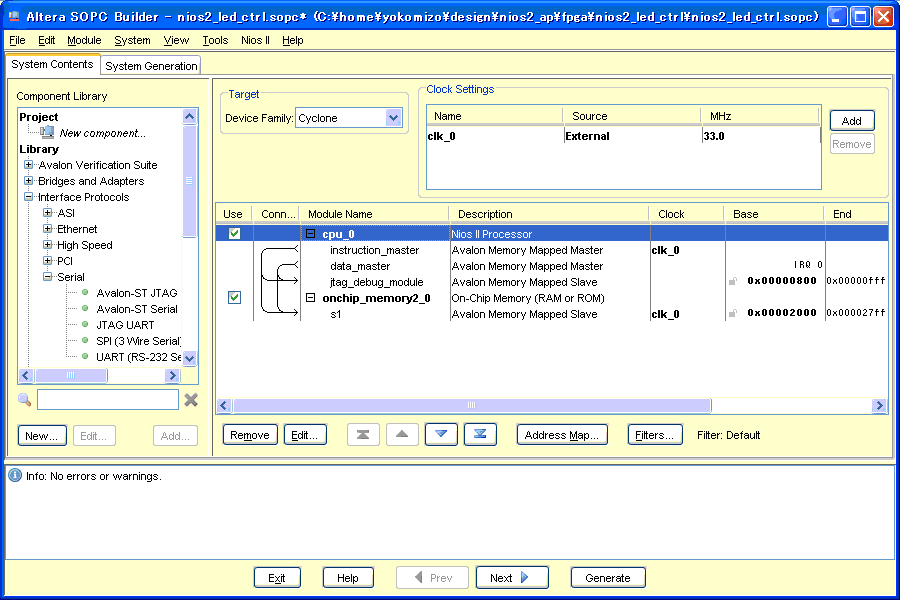

　3-10.Nios�UProcessorの使用メモリ設定
　Nios�UProcessorへ使用するメモリ指定をするために、”Nios�UProcessor”選択して”Edit”をクリック
　
　

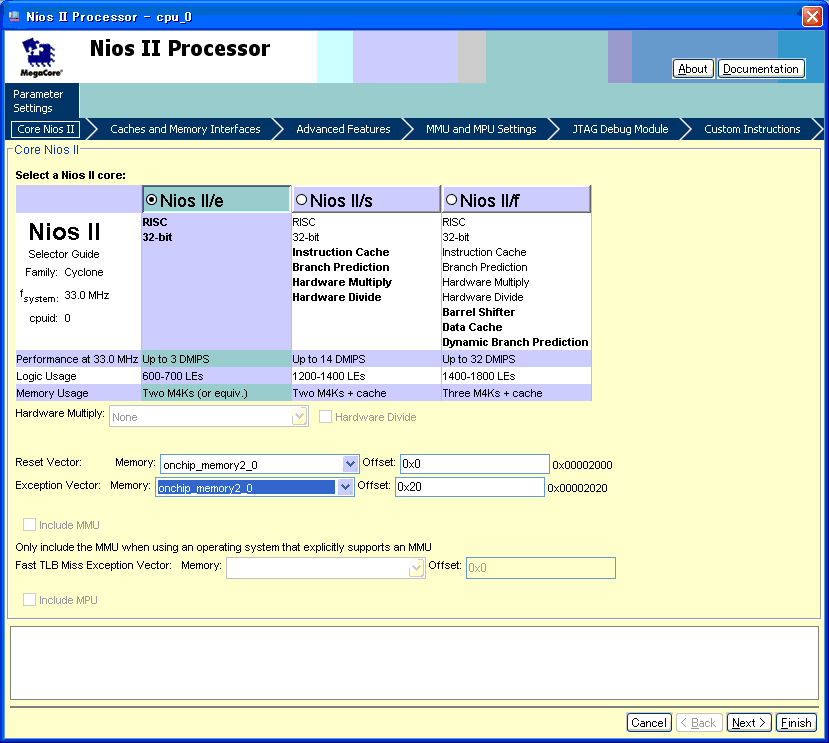

　3-11.使用メモリ指定
　ResetVectorとExceptionVectorに先ほど追加した内部メモリ(onchip_memory2_0)を指定する。
　

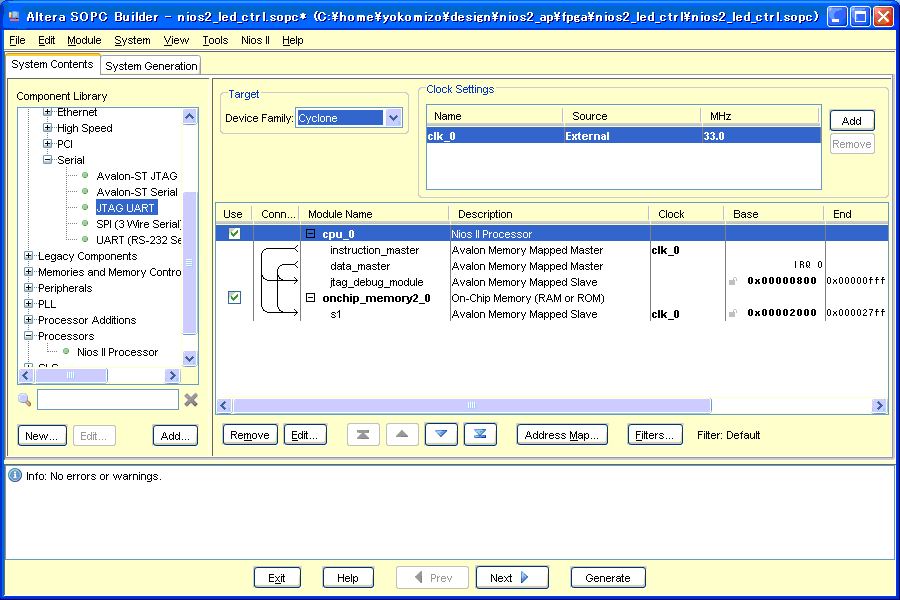

　3-12.JTAG UARTの追加
　JTAG UARTはJATG経由でNios�UEDSのターミナル機能と通信するモジュールです。
　”JTAG　UART"を選択して”Add"をクリックして設定します。
　

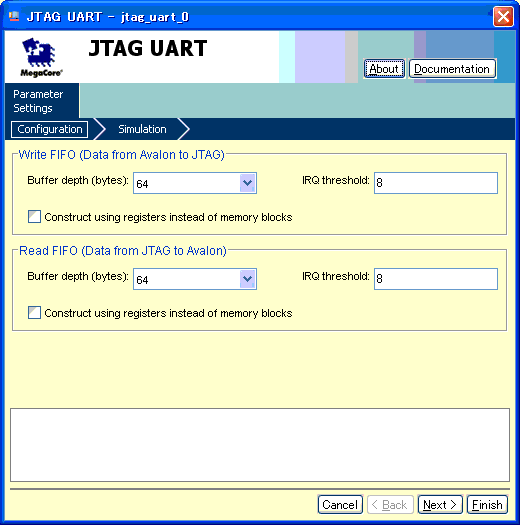

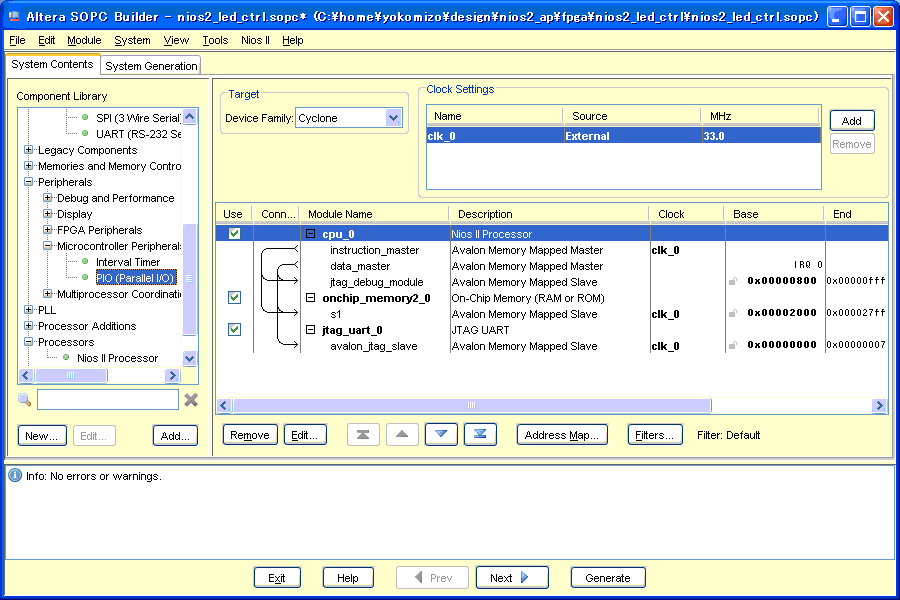

　3-13.JTAG UARTの設定
　デフォルト設置のままで”Finish”をクリックするとJTAG UARTがシステムに追加されます。
　


　3-14.PIOの追加
　PIOはLEDの点灯制御に使用します。
　”PIO(Parallee I/O)"を選択して”Add"をクリックして設定します。
　

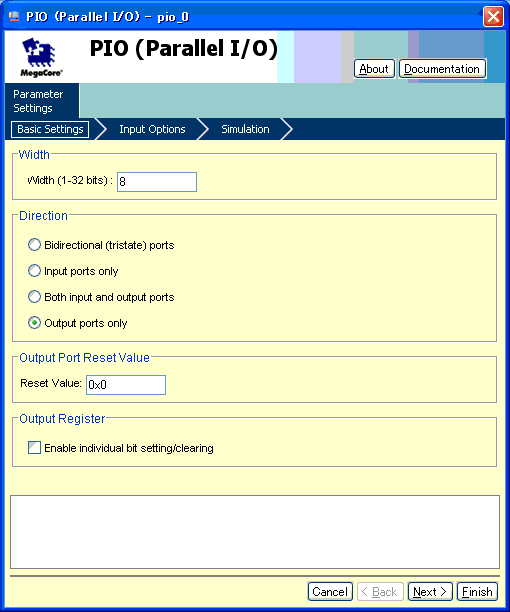

　3-15.PIOの設定
　今回はLEDの点灯制御だけなので、"Output ports only"をセットして”Finish”をクリック
　

　
　3-16.システムの構築指示
　”Generate”をクリックするとシステムが構築されます。
　

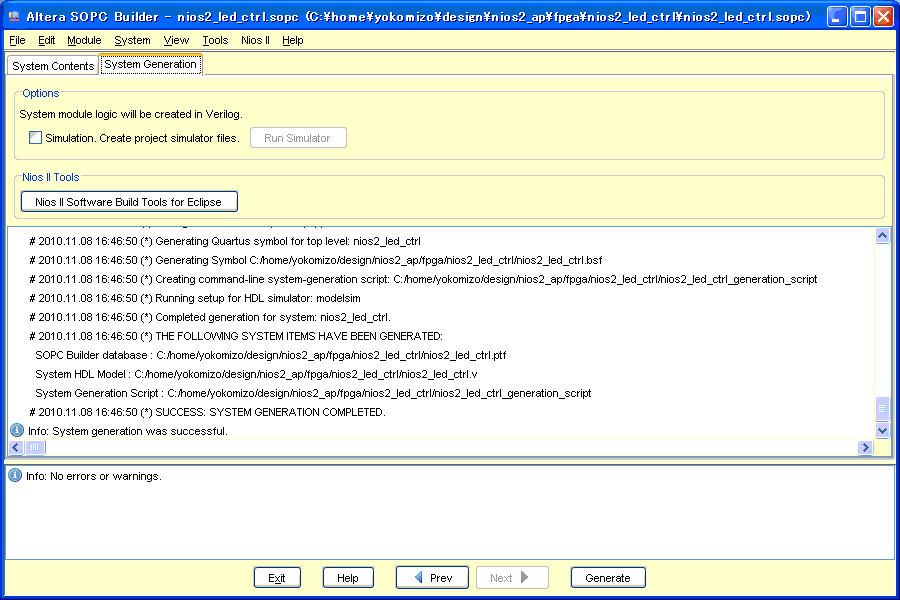

　3-17.システムの構築完了
　”System generation was successful”と表示されれシステムの設計データ構築が完了です。
　エラーの場合は設定不足や設定の矛盾がありますので、エラーメッセージを見て設定を変更してください。
　


作業４．FPGAの回路データの作成
　SOPCBuilderで作成してくれるのは設計データなので、論理合成、PIN配置指定、配置配線など通常のFPGA開発作業を
　ここから行います。

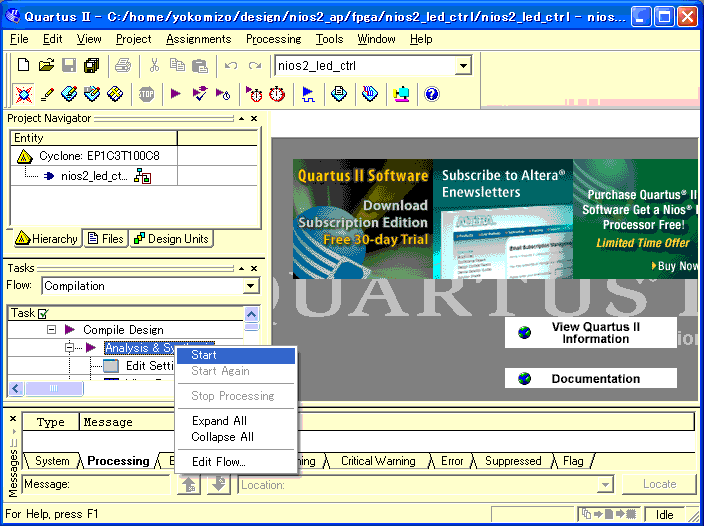

　4-1.論理合成
　”Analysis&synthesis"→"Start"で論理合成が開始します。
　Quartus�Uのプロジェクト名とSOPCBuilderのシステム名が違っている場合は、直ぐにエラーになります。
　システム名を変更してください。
　

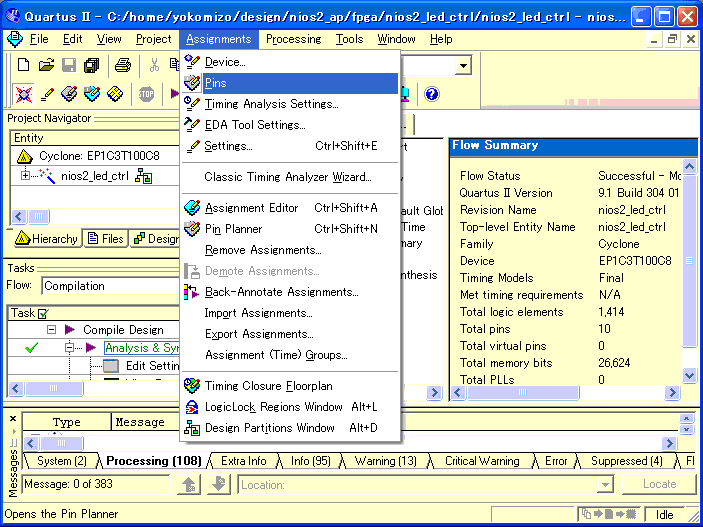

　4-2.PIN配置ツールの起動
　"Assignments"→"Pins"でPIN配置ツールが起動します。
　

　

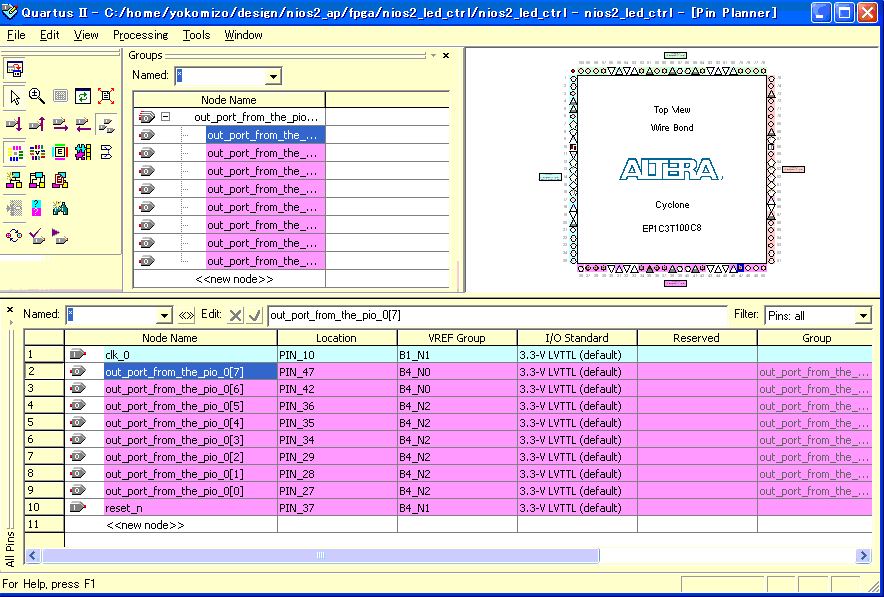

　4-3.PIN配置指定
　下側にある信号名リストで信号を選択してマウスの右ボタンを押しながら右上のTopWiewの端子上に移動して右ボタンを
　離すと配置が指定されます。
　信号名リストのLocationに直接入力しても指定可能です。PIN配置ツールを終了させると指定が設計データへ反映されます。
　

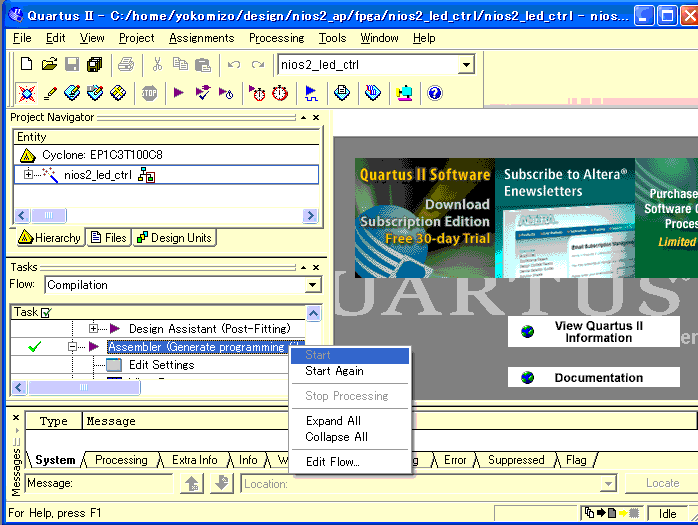

　4-4.FPGAへの書込みデータ作成
　”Assembler"→”Start”でFPGAへの書込みデータが作成されます。
　


作業５．ソフトウェアの作成
　Nios�UProcessorを動かすソフトウェアを作成します。作成にはアルテラ社が用意してくれているEclipseベースのNios�UEDSを使います。
　Nios�UEDSからサンプルのソフトウェアプロジェクトを作れますので、それを利用してソフト開発するのが早道です。

　5-1.Niios�UEDSの起動
　SOPCBuilderで"Nios�USoftware Build Tools for Eclipse"をクリックするとNiios�UEDSが起動します。
　

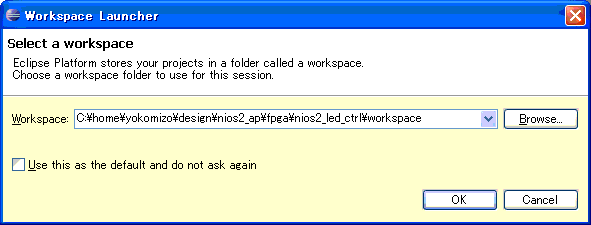

　5-2.ワークスペースの指定
　Eclipseのワークスペースに使うフォルダを指定します。
　任意のフォルダが設定可能です。
　”OK”を押すとNiios�UEDSが起動します。
　

　

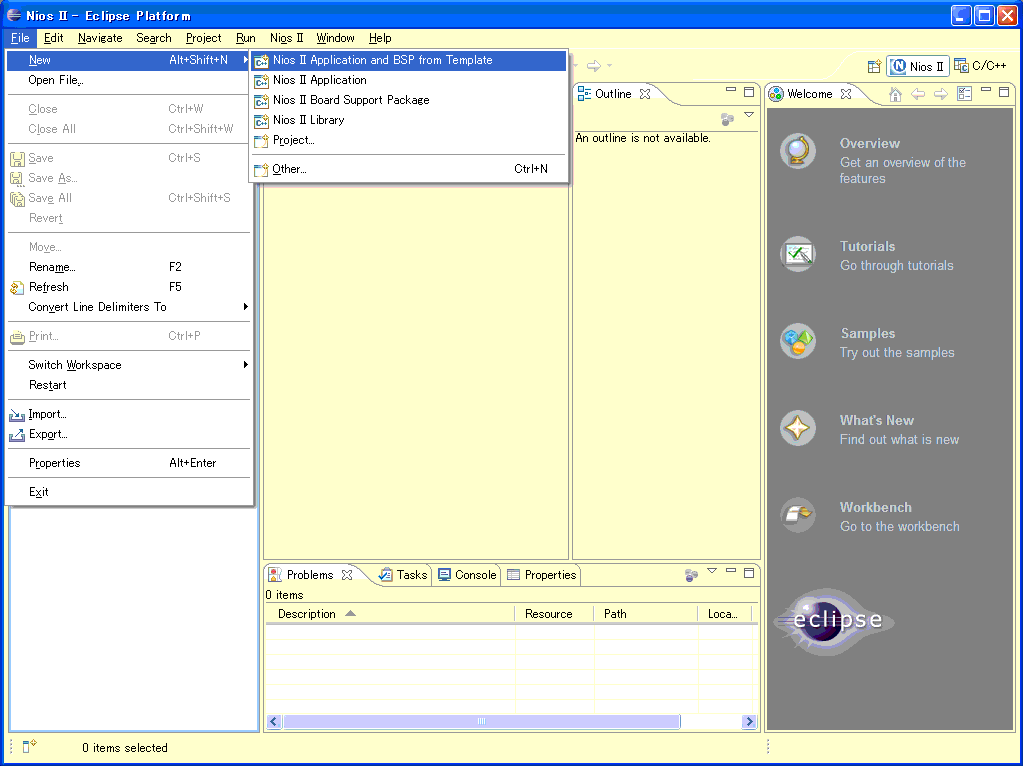

　5-3.ソフトウェアプロジェクトの雛型作成
　Niios�UEDSで”File”→”New”→”Nios�UApplication and BSP...”を選択するとソフトウェアプロジェクトの雛型設定に移行します。
　

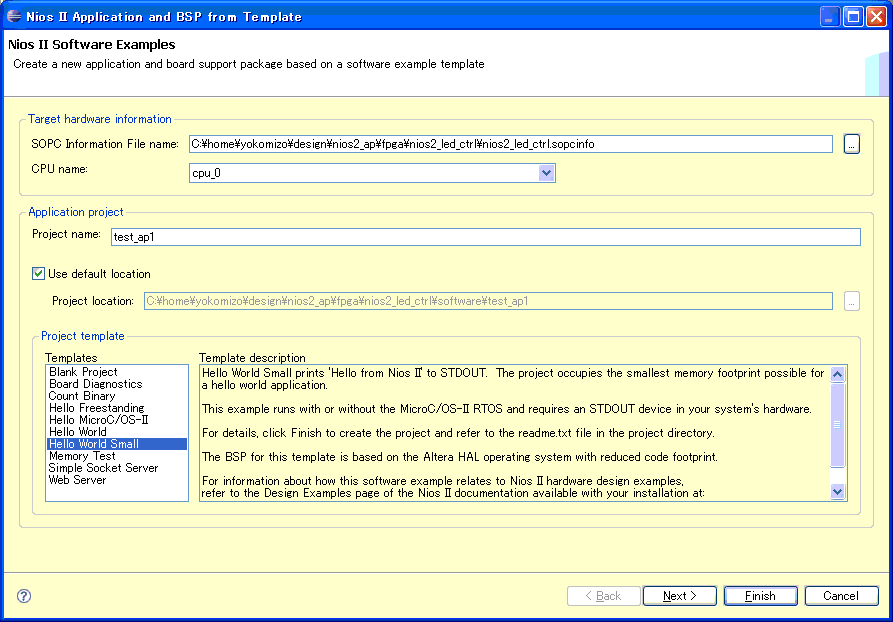

　5-4.ソフトウェアプロジェクトの雛型設定
　"SOPC Information File name"にはQuartus�Uのプロジェクトフォルダにある"システム名.sopcinfo"を指定します。
　"Project name"は、ソフトウェアプロジェクト名で、任意の名前を入力してください。
　"Project template"は"HelloWorldSmall"を選択してください。他のテンプレートを選択するとメモリ不足で動作しない場合があります
　"Finish"をクリックするとソフトウェアプロジェクトが作成されます。
　

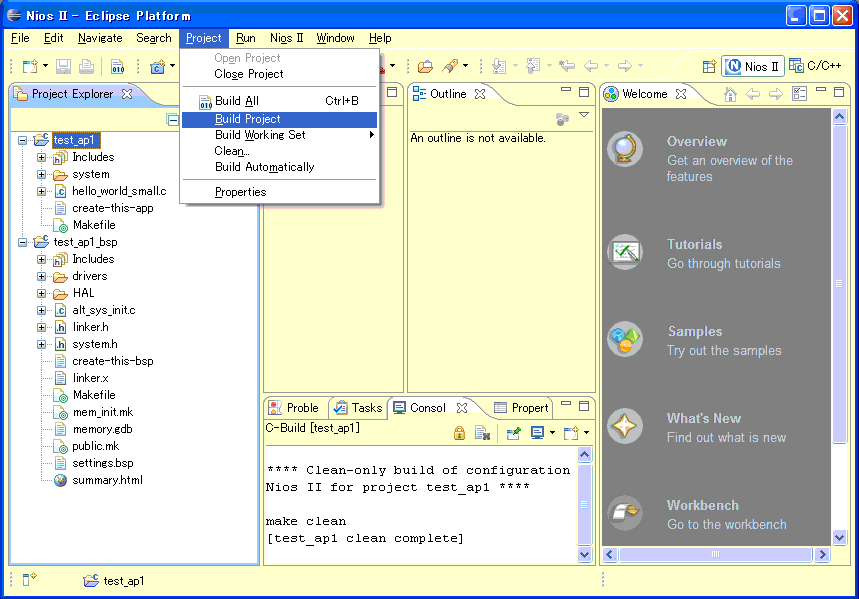

　5-5.ソフトウェアプロジェクトのビルド
　"ProjectExplorer"に作成されてソフトウェアプロジェクトが表示されます。
　hello_world_sall.cがC言語のソースコードで、Niios�UEDSコンソールに"Hello from Nios II !!"と表示する内容なっています。
　"Project"→"Build Project"でビルドが実行されコンパイル、リンク、オブジェクト生成を行ってくれます。
　


　
作業6．雛型ソフトウェアプロジェクトのFPGAでの動作確認
　
　6-1.FPGAボードの準備
　　　FPGAボートとダウンロードケーブル（USB Blaster）とPCを接続して、FPGAボードへ電源を入れます。

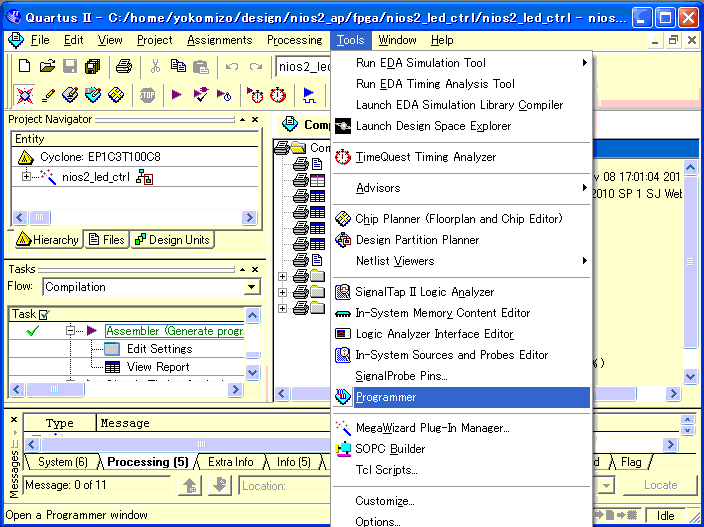

　6-2.プログラマの起動
　Quartus�Uで"Tools"→"Programmer"を選択するとプログラマが起動します。
　

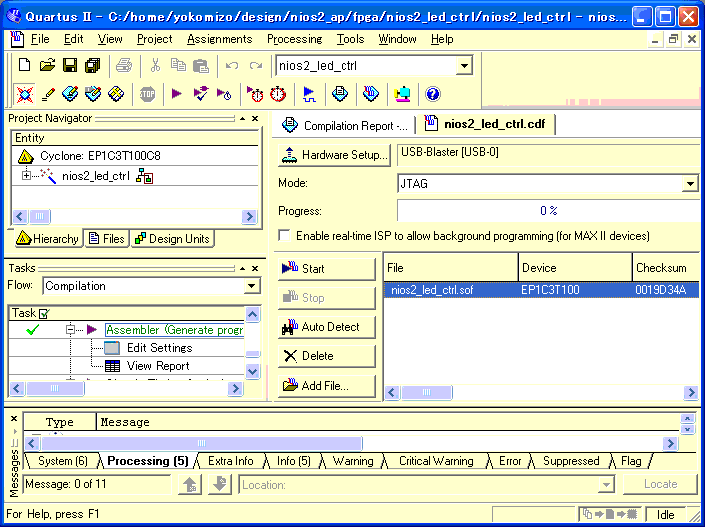

　6-3.FPGAのダウンロード
　　中央付近の"Start"をクリックするとFPGAへのダウンロードが実行されます。
　"Progress"が100％になったらダウンロードの完了です。
　

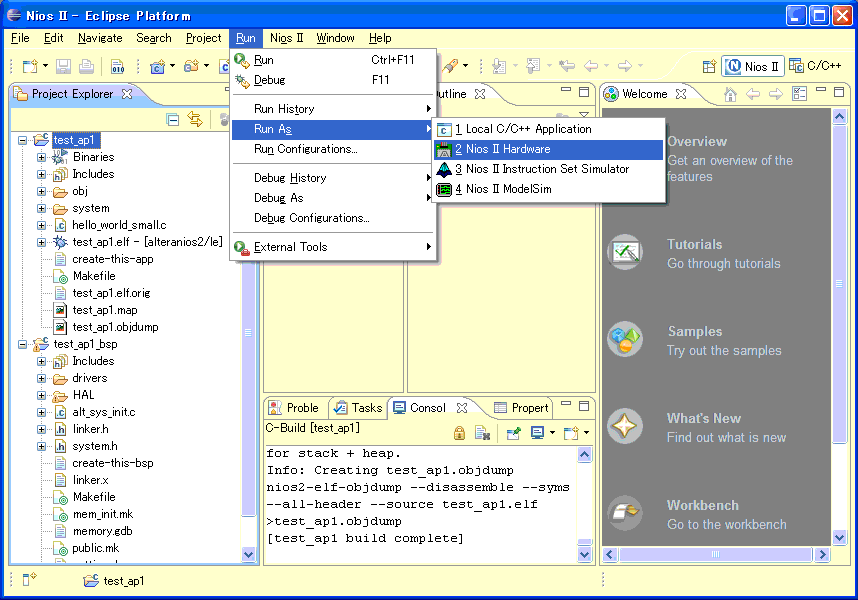

　6-4.プログラムの実行
　Niios�UEDSで"Run As"→"Nios�UHardware"を選択すると、プログラムがダウンロードされて実行が開始します。
　

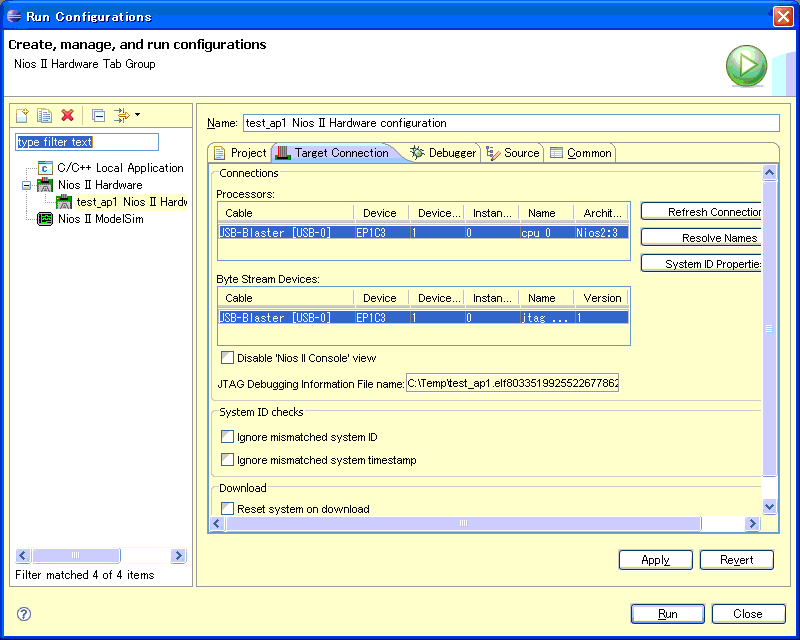

　6-5.FPGAボードが認識されない場合
　プログラムのダウンロード時にFPGAボードが上手く認識されないと"RunConfiguretons"が表示れます。
　上手く認識されていない場合は、"Run"ボタンが選択できなくなっています。
　"RefreshConnection"をクリックすると"Run"ボタンが有効になり実行可能になる場合があります。
　それでも駄目な場合は、"System　ID checks"の二つの項目にチェックを入れてみてください。
　　

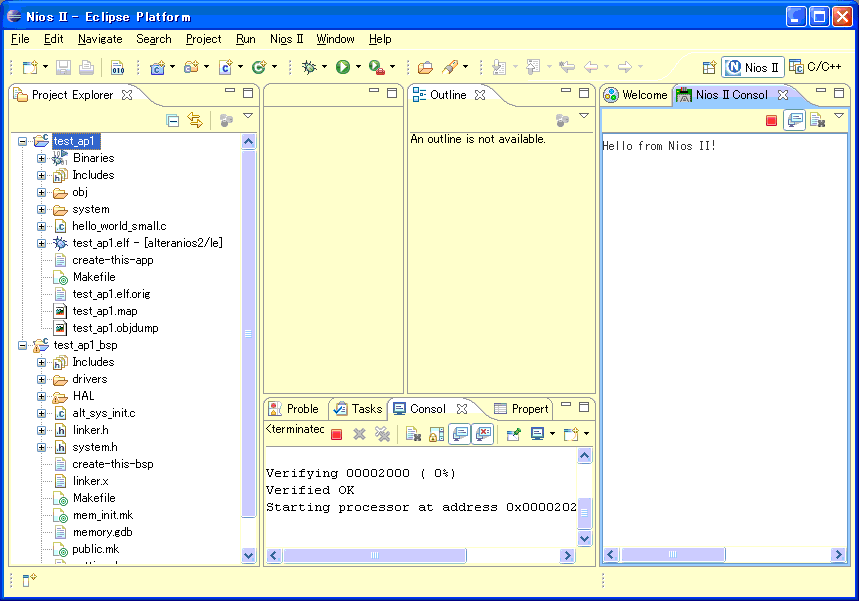

　6-6.実行結果
　実行に成功すると、NIos�UConsoleに"Hello from Nios II !!"と表示さます。
　



作業7．ソフトウェアの変更
　次に雛型のhellow_world_small.cを変更してLEDを制御してみます。

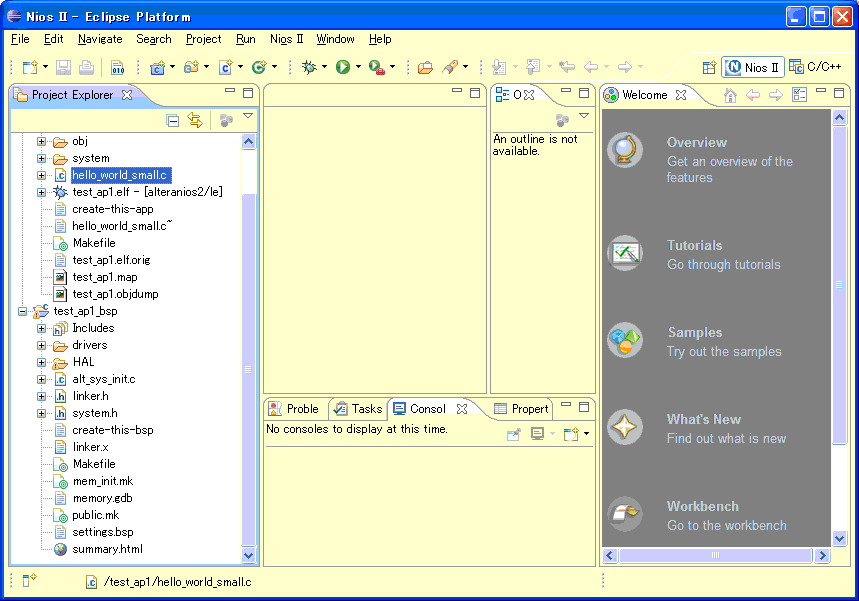

　7-1.hellow_world_small.cの変更
　"hellow_world_small.c"をダブルクリックするとエディタが起動してソースコード修正ができます。
　
　
　変更後の動作内容は、起動時に”LED ctrl Start”と表示して、その後はコンソールに入力された文字が”A”の場合は、
　"on"とkンソールに表示してLED点灯、　"B"の場合は"off"と表示してLED消灯します。

　変更後のhello_world_small.c

#include "system.h" //システムの情報のヘッダーファイル追加
#include "sys/alt_stdio.h"

int main()
{
　//PIO用のレジスタアクセスの定義
  #define PIO_0_LED   (*(volatile unsigned int *) PIO_0_BASE)
　//入力されたデータ保存用変数
  int key_data;
　//起動時はLEDを消灯
　PIO_0_LED = 0xff;
　//起動時の表示メッセージ
  alt_putstr("LED ctrl Start\n");

  /* Event loop never exits. */
  while (1){
　　 //コンソールから1文字入力
     key_data = alt_getchar();
     //入力文字の判定
     if (key_data==0x41){ 　　//"A"の場合
        alt_putstr("on\n");　 //"on"をメッセージ表示
        PIO_0_LED = 0x0;}　　 //PIOレジスタへ0を書込みしてLED点灯
     else
        if (key_data==0x42){　 //"B"の場合
           alt_putstr("off\n");//"off"をメッセージ表示
           PIO_0_LED = 0xff;}  //PIOレジスタへ0xffを書込みしてLED消灯
        else{
           PIO_0_LED = PIO_0_LED;}
   }
  return 0;
}

　system.hは雛型のソフトウェアプロジェクトの作成時に自動生成されるヘッダーファイルで、ベースアドレス等が定義されています。
　PIO_0_BASEはsystem.hに定義されているPIOのベースアドレスです。
　ソースの修正が終わりましたら、セーブしてソフトウェアプロジェクトビルドを実行してください。

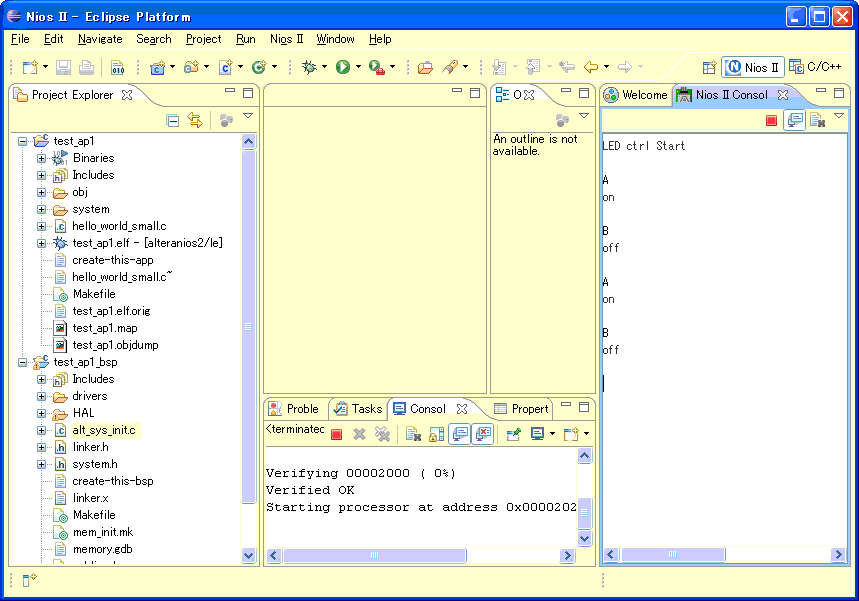

　7-2.動作確認
　ソフトウェアプロジェクのトビルド後に6-1〜6の要領でFPGAの動作確認を行います。
　コンソールに"LED ctrl Start"と表示さ後にコンソールから”A”を入力すると”on”と表示されてLEDが点灯し、
　次に”B”と入力すると”oｆｆ”と表示されてLEDが消灯するば動作ＯＫです。
　

今回、作成したシステムをベースに変更を加える形で開発する作業がスムーズですので、活用してみてください。

紹介した回路を試す場合は、自己責任でお願いします。
