テスト対象のVHDLソースコードからテストベンチの雛型を作成するツール(Windows95,98,NTで動作可)です。このツールではテスト対象entityのportからテストベンチのコンポーネントの宣言、インスタンス、コンフィグレーションなどを自動生成します。このツールを使用することのにより、回路記述完成後に、すぐに試験パタンの作成に移ることが可能です。このツールで作成されるテストペンチの構成は以下のようになります。

• テスト対象のentityからコンポーネント、インスタンス、コンフィグレーションの生成（これらの記述は構造記述にも流用可能です。）
• テスト対象に接続するsignalの宣言
• テスト対象のインスタンス、およびsignaｌの接続
• メインクロックの発生記述（周期をパラメータ化）
• 入力信号の発生のサンプル（記述は例として作成します。検証用のテスト入力は自動作成されません。ユザー様で工夫して記述しください。）
• 入力信号値をテキストファイルから入力する記述をコメント出力
• 入力信号用テキストファイルの雛型を出力
• 入出力信号のダンプファイル出力を記述します。

テストベンチ作成以外に以下の機能があります。

• テスト対象の入出力信号のリストを出力

本製品に興味の有る方、評価版を使用したい方は

045-546-1171までご連絡ください。

評価版につきましては処理可能なテスト対象の入出力信号は最大50本までとなります。
また、現在開発中のverilog-HDL用のテストベンチ作成ツールの評価版もございますので
興味の有る方はご連絡ください。

インストール方法へ

実行方法へ

実行結果例へ

販売価格へ

問い合わせ先へ

インストール方法

1. VHDLTBM.zipを解凍してください。
2. 解凍するとVHDLTBM.exeが作成されます。
3. VHDLTBM.exeを任意のディレクトリに移動してください。

実行方法

1. エクスプローラでVHDLTBM.exeをダブルクリックする。または、スタートメニュ−の"ファイル名を指定して実行”でVHDLTBM.exeを指定して実行してください。

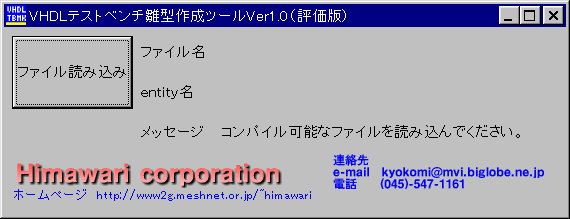

2. VHDLTBM.exeが実行されると下のウィンドウが表示されます。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

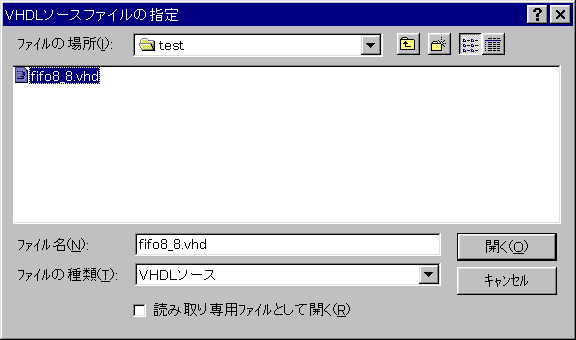

3. ファイル読み込みボタンをクリックすると下のウィンドウが開きます。読み込むファイルを指定して、”開く”をクリックしてください。処理が開始されます。読み込みファイルはコンパイル可能なVHDL記述（entity）にしてください。コンパイルができないファイルを読み込ませた場合は、プログラムは正常終了しませんのでご注意ください。　　　　　　　　　　　　　

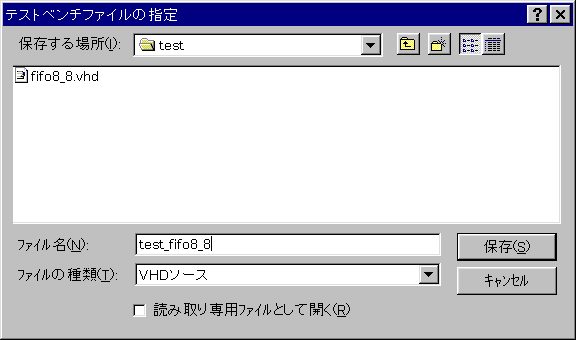

4. 処理が終了しますとセーブするテストベンチのファイル名を指定します。　　　　　　　　　　　　　

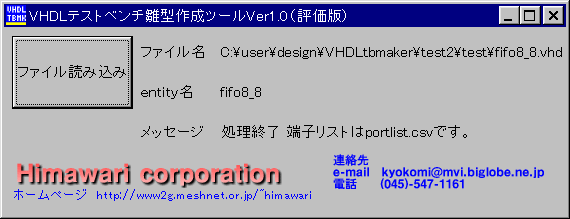

5. セーブするファイル名の指定が終わるとテスト対象入出力信号のリストをportlist.csvとして出力します。また、入力データファイルのサンプルとしてDATAIN.txtを出力します。　　　　　　　　　
6. プログラムを終了させる場合はタイトルバーの終了ボタン（×ボタン）をクリックしてください。
7. 発生したテストベンチの入力波形用記述を変更してVHDLシミュレーションを実行してください。

実行結果例
　発生するテストベンチは雛型と考え必要に応じて内容を書き換えて使用してください。

　テストベンチファイル

library ieee ; 　　　　　　　　　　　　　　　　　　ライブラリ、パッケージはテスト対象の情報元に記述
use ieee.std_logic_1164.all ;
use ieee.std_logic_unsigned.all ;
use std.textio.all;
use ieee.std_logic_textio.all;
entity test_sample is end ;　　　　　　　　　　エンティティ名は”test_”＋テスト対象エンティティ名
Architecture BEHAVIOR of test_sample is 　アーキテクチャはBEHAVIORになります。
　constant CYCLE :TIME :=100 ns ;　　　　１クロックの時間を指定します。
　constant PERIOD :TIME :=90 ns ;　　　　ダンプファイルを書き出すタイミングを指定します。
-- file infile :TEXT open read_mode is "DATAIN.txt";　　　データ入力用ファイル宣言
　file outfile :TEXT open write_mode is "DATAOUT.txt";　ダンプ出力用ファイル宣言
-- signal declaration
　signal main_clk :std_logic:='0';　テストベンチ用クロック
　　　　　　　　　　　　　　　　　　　　　必要に応じて他の信号に代入してください。
　signal clk : std_logic ; 　　　　　　テスト対象接続信号　信号名はテスト対象entityのportと同じ
　signal datai : std_logic_vector(3 downto 0) ;
　signal datao : std_logic_vector(3 downto 0) ;
-- component declaration
　component sample　　　　　　　　　　　テスト対象のコンポーネント宣言
　port (　　　　　　　　　　　　　　　　　　　　この部分を切りだして構造記述にも使用できます。
　　clk : in std_logic ;
　　datai : in std_logic_vector(3 downto 0) ;
　　datao : out std_logic_vector(3 downto 0)
　　) ;
　 end component ;
-- configuration 　　　　　　　　　　　　　　コンフィグレーション　
　for DUT : sample use entity work.sample ;　この部分を切りだして構造記述にも使用できます
-- Architecture declaration end
　begin
-- compornent instance　　　　　　　　　コンポーネントインスタンス
　　 DUT: sample　　　　　　　　　　　　　　　この部分を切りだして構造記述にも使用できます
　　 port map (
　　 clk => clk ,
　　 datai => datai ,
　　 datao => datao );
-- main CLK generator
　　 main_clk <= not main_clk after CYCLE/2;　テストベンチ用クロック発生
-- pattern generator
　　 process begin 　　　　　　　　　　　　　　　　　　入力信号発生記述のサンプル
　　 clk <= '0';　　　　　　　　　　　　　　　　　　　　　　書き換えて使用してください。
　　 datai <= "0000";
　　wait for CYCLE;　　　　　　　　　　　　　　　　　　1クロック待ちます。
　　 clk <= '1';　　　　　　　　　　　　　　　　　　　　　　wait for CYCLE*n; とするとｎクロック待つことができます。
　　 datai <= "1111";
　　 wait for CYCLE;
　 end process;
-- file_read process 　　　　　　　　　　　　ファイルから信号値を入力するサンプル記述
-- process　　　　　　　　　　　　　　　　　　コメント記号(--)を消して使用する。
-- variable ln:line;　　　　　　　　　　　　　　使用する場合はアーキテクチャ宣言部の
-- variable command:string(0 to 0);　　　データ入力用ファイル宣言のコメント記号も消す。
-- variable clk_v :std_logic ;
-- variable datai_v :std_logic_vector(3 downto 0) ;
-- begin
-- if endfile(infile) then
-- assert false report"inputfile end" severity error;
-- wait ;
-- end if;
-- readline(infile,ln);
-- read(ln,command);
-- if command="P" then
-- read(ln,clk_v);
-- clk <= clk_v;
-- read(ln,datai_v);
-- datai <= datai_v;
-- wait for CYCLE;
-- end if;
-- end process;
--
-- file_write process
　process 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　入出力信号ダンプ出力記述
　　variable ln:line;
　　variable nameflg:bit:='1';
　begin ;
　　if nameflg='1' then
　　　 write(ln,"clk");
　　　writeline(outfile,ln);
　　　write(ln,"datai");
　　　writeline(outfile,ln);
　　　 write(ln,"datao");
　　　 writeline(outfile,ln);
　　　 nameflg:='0';
　　end if;
　　wait for (PERIOD);
　　write(ln,NOW,right,10);
　　write(ln,' ');
　　write(ln,clk);
　　write(ln,' ');
　　write(ln,datai);
　　write(ln,' ');
　　write(ln,datao);
　　writeline(outfile,ln);
　　 wait for (CYCLE-PERIOD) ;
　end process;
end ;

データ入力用ファイルのサンプル（ＤＡＴＡＩＮ．ｔｘｔ）

C input data file for VHDLtestbench
C entity(testbench):test_sample
C
C C:comment P:pattern　行の先頭がＣの場合はコメントライン、Pの場合はパタンになります。
C　　　　　　　　　　　　　　　 先頭の文字の後に必ずブランクを入れてください。
C 0 clk　　　　　　　　　　　　パタンの順番
C 1 datai
C
C patten start ----------------------------
P 0 0000　　　　　　　　　　パタン、左からclk,datai　信号毎にセパレータととしてブランクをいれる。
P 1 1111　　　　　　　　　　試験パタンを変更、追加してください。
P 0 0000
P 1 1111
P 0 0000
P 1 1111
P 0 0000
P 1 1111
P 0 0000
P 1 1111
P 0 0000
P 1 1111
C pattern end ----------------------------

販売価格

問い合わせ先

有限会社ひまわり　　ホームページﾞ
所在地：〒222-0001　横浜市港北区樽町4-9-10
メール
