第3回 FPGAとパソコンをシリアル通信させてみる

 今回は、実用的なサンプルということでシリアル通信回路(RS-232C相当)を紹介します。
FPGAとシリアル通信できるとパソコンからターミナルソフトを通しFPGAへ指示を送ったり
メッセージを受け取ったりできます。

シリアル回路のソース(rs232c_tx_rx.v zip形式で圧縮してあります)

rs232c_tx_rxzip

ソースコードが長いのダウンロードして中身を見てください。

仕様説明

 動作概要
  シリアル通信(RS-232C相当)を行います。
  シリアル通信の設定:115200bps,8bit、パリティなし

 入力信号
  CLK:クロック入力/今回使用してたボードにあわせて40MHz
  RESETB:リセット入力/0でリセット。
  RXD:シリアル通信受信信号 通信ポートへ
  TX_DATA:送信用データ
  TX_DATA_EN:TX_DATAのイネーブル 1で有効

 出力信号
  TXD:シリアル通信送信信号 通信ポートへ
  RX_DATA:受信信データ、RX_DATA_EN0->1の時変化、その以降は値を保持
  RX_DATA_EN:RX_DATAのイネーブル 1で有効
  TX_BUSY:送信ビジー/シリアル通信送信中、TX_DATAは受付できない
  RX_BUSY:受信ビジー/シリアル通信受信中

 パラメータ
  lp_bit_end_count:シリアル通信1bitの時間のカウント値
    今回はclk周波数=40MHz、通信レート=115,200bpsなので
    346となっています
    算出方法は
     シリアル通信1bitの時間=8,680.5nS≒1,000,000,000nS/115200
     40MHzの周期=25ns
     シリアル通信1bitのクロック数=347=シリアル通信1bitの時間/40MHzの周期
     シリアル通信1bitの時間のカウント値=346=シリアル通信1bitのクロック数-1

   入力CLK周波数、通信レートが値が違う場合は値を変更してください。

 詳細動作
 送信時の動作
 TX_DATA_EN=1の時にTX_DATAを取り込み、TXDへ送信します。
 TXDの内容
 1bit目 スタートビット=0
 2bit目 TX_DATA[0]
 3bit目 TX_DATA[1]
 4bit目 TX_DATA[2]
 5bit目 TX_DATA[3]
 6bit目 TX_DATA[4]
 7bit目 TX_DATA[5]
 8bit目 TX_DATA[6]
 9bit目 TX_DATA[7]
 10bit目 ストップビット=1

 送信が開始されるとTX_BUSY=1になりこの間は、新しいTX_DATAを入力できない。

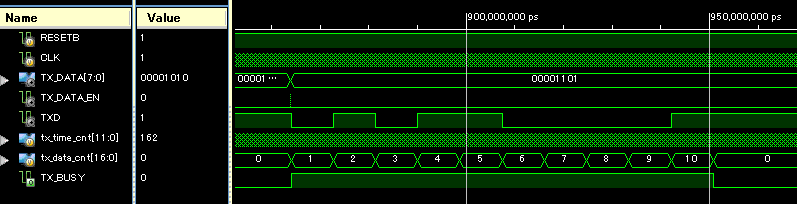

 波形



 受信時
 受信待機状態でRXDが1→0と変化した時に受信開始
 1bit区間の中央でRXDの値を取り込む。
 9bit目まで取り込みが終わりとRD_DATAを出力してRX_DATA_EN=1とする。
 RXDの内容
 1bit目 スタートビット=0
 2bit目 RX_DATA[0]
 3bit目 RX_DATA[1]
 4bit目 RX_DATA[2]
 5bit目 RX_DATA[3]
 6bit目 RX_DATA[4]
 7bit目 RX_DATA[5]
 8bit目 RX_DATA[6]
 9bit目 RX_DATA[7]
 10bit目 ストップビット=1

 受信中はRX_BUSY=1となる。

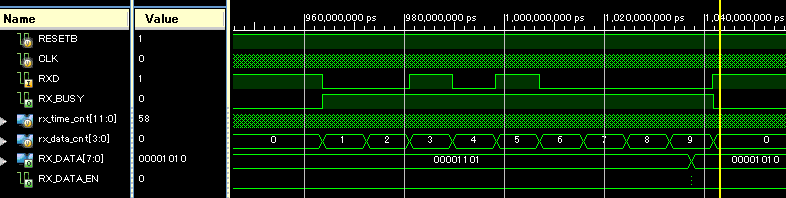

 波形



FPGAでの動作確認

 トップモジュール追加
 rs232c_tx_rx.vだけですと、RX_DATA,TX_DATAを扱う回路がありませんので、動作確認では、
 RX_DATAをTX_DATAへ折り返すトップモジュールを作成しました。折り返しだけであれば、シリアル通信信号のTXDとRXDを
 接続しただけでも機能してしますので、受信データのLSB(RX_DATA[0])をLEDに接続してあります。LEDの点滅でFPGA内部で
 折り返していること確認してみます。

 トップモジュールの記述

module rs232c_led(
RESETB,
CLK,
TXD,
RXD,
LED_0
);
//            PIN NAME         description
input         RESETB;         // power on reset
input         CLK;         // main clk
//
output        TXD;         //serial tx data
input         RXD;         //serial rx data
//
output        LED_0        ;
//
wire  [7:0]RX_DATA;        //rx data 8bit
wire       RX_DATA_EN;     //rx data enable
wire       RX_BUSY;        //rx busy
wire       TX_BUSY;        //tx busy
//
assign  LED_0 = RX_DATA[0];

rs232c_tx_rx  rs232c_tx_rx(
.RESETB(      RESETB),
.CLK(        CLK),
.TXD(        TXD),
.RXD(        RXD),
.TX_DATA(     RX_DATA),
.TX_DATA_EN(  RX_DATA_EN),
.TX_BUSY(     TX_BUSY),
.RX_DATA(     RX_DATA),
.RX_DATA_EN(  RX_DATA_EN),
.RX_BUSY( RX_BUSY)) ;

endmodule


 FT2232Dモジュールとの接続

 第1回で紹介したFT2232DモジュールとMFPGA_SPAR3Eを接続してPC上のターミナルと通信してみます。
 FT2232DのAch側はFPGAのコンフィグレーションに使用するので、シリアル通信にはBch側を使用します。
 FPGAのRXD(PIN_2)とFT2232DのBD0(TXD)を接続、
 FPGAのTXD(PIN_3)とFT2232DのBD1(RXD)を接続します。
 ボード間の実際の接続は
 FPGAボードのA01とFT2232DモジュールのBD0の間、
 FPGAボードのB01とFT2232DモジュールのBD1の間をジャンパー線で繋いでします。

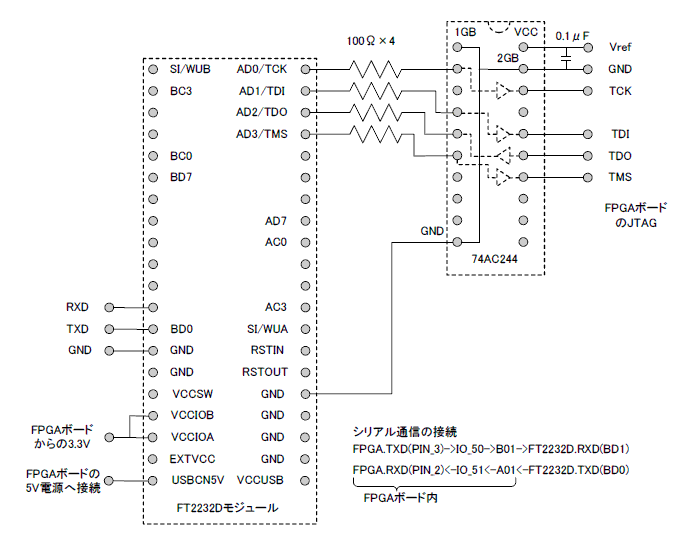

 接続図


 FT2232Dモジュールを使わない場合にPCのCOMポートとFPGAのTXD,RXDは電位が違うので直接は接続できません。
 PCのCOMポートと接続する場合は、AMD3202などのRS232C用のレベル変換ICを介して接続してください。


 ターミナルソフトの設定

 シリアル通信の通信相手のPC上のターミナルソフトの設定をハイパーターミナルを例に紹介します。

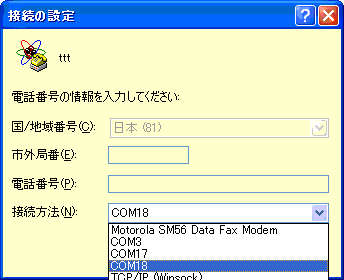

 接続先の設定
 FT2232Dモジュールを接続すると2個のCOMポートが追加されます。小さいい番号がAchでFPGAのコンフィグレーションに使用します。
 大きい番号がBchで、ターミナルの接続先はこちらになります。

 手元の環境では、COM17,COM18が追加されたので、ターミナルはCOM18に接続しました。

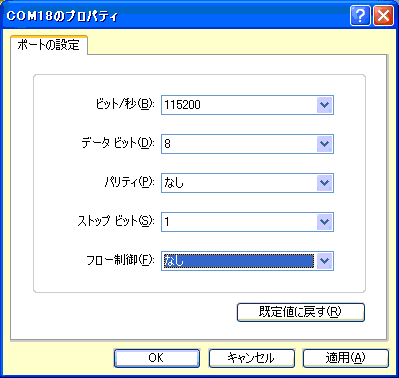

 次に通信設定です。rs232c_tx_rx.vに合わせて設定します。



 動作の様子

 FPGAをコンフィグレーションして、ハイパーターミナルを接続した様子です。
 "1”を入力するとasciiコードで0x31でlsbが"H"なのでLEDが消灯、
 "0”を入力するとasciiコードで0x30でlsbが"L"なのでLEDが点灯します。、
 ターミナルに表示されている文字はFPGAから折り返してしたデータが表示されています。



紹介した回路を試す場合は、自己責任でお願いします。
次回は、SVGAへグラフィック表示するモジュールを紹介する予定です。
