第4回 FPGAからSVGAモニタへグラフィック表示してみる

 今回は、SVGA画像出力回路を紹介します。
前回までに紹介したLED制御やシリアル通信は、マイコンで実現可能ですので
今回は、マイコンではちょっと処理の難しい画像出力をFPGAで実現してみます。
また、モニターへ接続する為のRGBデータをアナログ変換する簡易DA変換回路も紹介します。

SVGA画像出力回路のソース(svga_if.v zip形式で圧縮してあります)

svga_if.v
 このファイルは画像出力回路のみです。
 周辺回路、テストベンチはこちらにあります。

ソースコードが長いのダウンロードして中身を見てください。

仕様説明

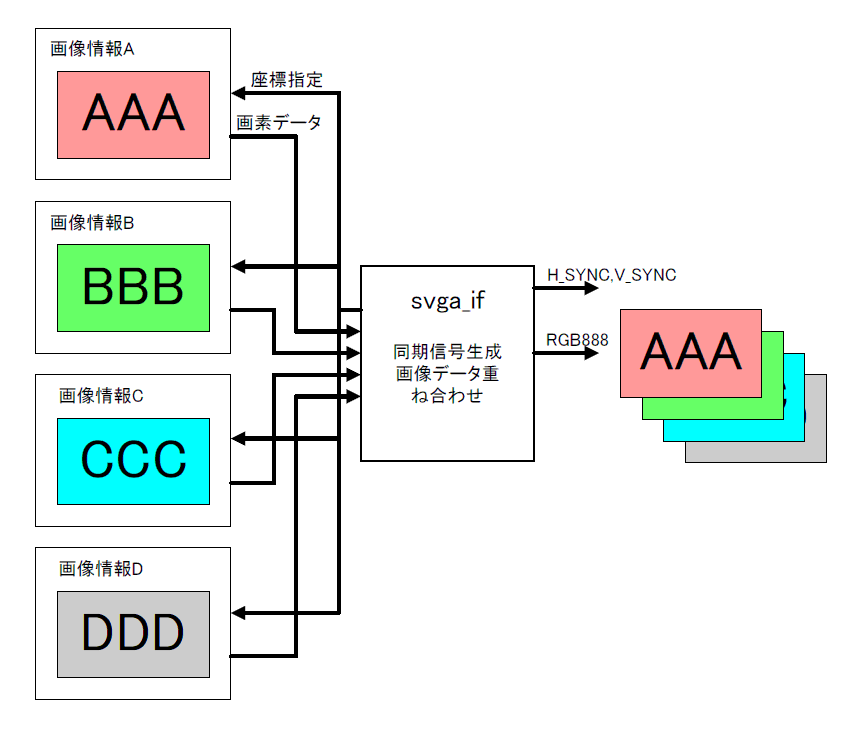

 動作概要
 4レイヤの画像を入力して重ね合わせをおこない
 SVGA(800x600,画素クロック=40MHz)のRGB888を出力する



 入力信号
  clk:クロック入力/40MHz
  rstb:リセット入力/0でリセット。
  in_a_data_en:レイヤaの座標(h_c,v_c)のデータイネーブル
  in_a_da_r[7:0]:レイヤaの座標(h_c,v_c)の赤色データ
  in_a_da_g[7:0]:レイヤaの座標(h_c,v_c)の緑色データ
  in_a_da_b[7:0]:レイヤaの座標(h_c,v_c)の青色データ
  in_b_data_en:レイヤbの座標(h_c,v_c)のデータイネーブル
  in_b_da_r[7:0]:レイヤbの座標(h_c,v_c)の赤色データ
  in_b_da_g[7:0]:レイヤbの座標(h_c,v_c)の緑色データ
  in_b_da_b[7:0]:レイヤbの座標(h_c,v_c)の青色データ
  in_c_data_en:レイヤcの座標(h_c,v_c)のデータイネーブル
  in_c_da_r[7:0]:レイヤcの座標(h_c,v_c)の赤色データ
  in_c_da_g[7:0]:レイヤcの座標(h_c,v_c)の緑色データ
  in_c_da_b[7:0]:レイヤcの座標(h_c,v_c)の青色データ
  in_d_data_en:レイヤdの座標(h_c,v_c)のデータイネーブル
  in_d_da_r[7:0]:レイヤdの座標(h_c,v_c)の赤色データ
  in_d_da_g[7:0]:レイヤdの座標(h_c,v_c)の緑色データ
  in_d_da_b[7:0]:レイヤdの座標(h_c,v_c)の青色データ

 出力信号
  out_vsync:垂直同期信号
  out_hsync:水平同期信号
  out_da_r[7:0]:赤色の画像データ出力
  out_da_g[7:0]:緑色の画像データ出力
  out_da_b[7:0]:青色の画像データ出力
  out_data_en:画像データ出力のデータイネーブル
  h_c_en_:入力画素データの座標指定イネーブル、有効時に1
  v_c[9:0]:入力画素データの水平座標指定
  h_c[9:0]:入力画素データの垂直座標指定

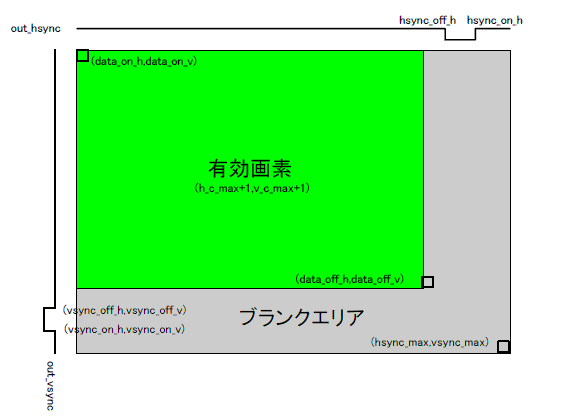

 パラメータ
  パラメータはSVGA(800x600)で画素クロックが40MHzのケースに合わせてあります
  hsync_max:水平方向同期カウンタ最大値=1055
  vsync_max:巣直方向同期カウンタ最大値=627
  h_c_max:水平方向の有効画素カウンタ最大値=799
  v_c_max:垂直方向の有効画素カウンタ最大値=599
  hsync_off_h:out_hync_nが0になる水平方向カウンタ値=839
  hsync_on_h:out_hync_nが1になる水平方向カウンタ値=967
  vsync_off_h:out_vync_nが0になる水平方向カウンタ値=839
  vsync_off_v:out_vync_nが0になる垂直方向カウンタ値=600
  vsync_on_h:out_vync_nが1になる水平方向カウンタ値=389
  vsync_on_v:out_vync_nが1になる垂直方向カウンタ値=604
  da_on_h:有効画素が始まる水平方向カウンタ値=0
  da_on_v:有効画素が始まる垂直方向カウンタ値=0
  da_off_h:有効画素が終わる水平方向カウンタ値=800
  da_off_v:有効画素が終わる垂直方向カウンタ値=599

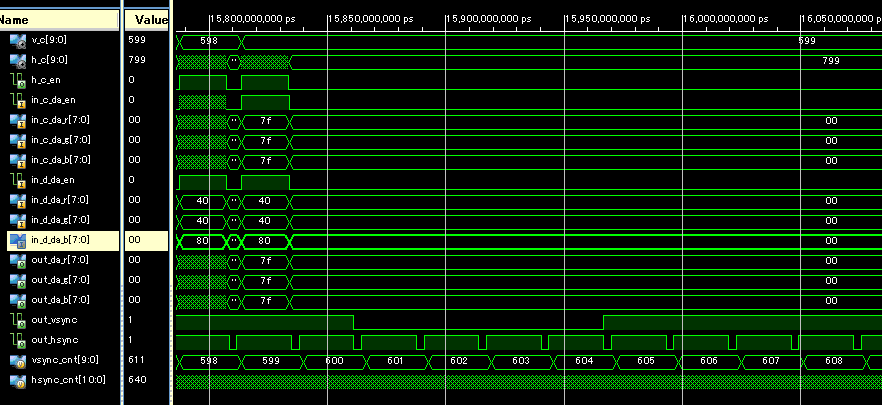

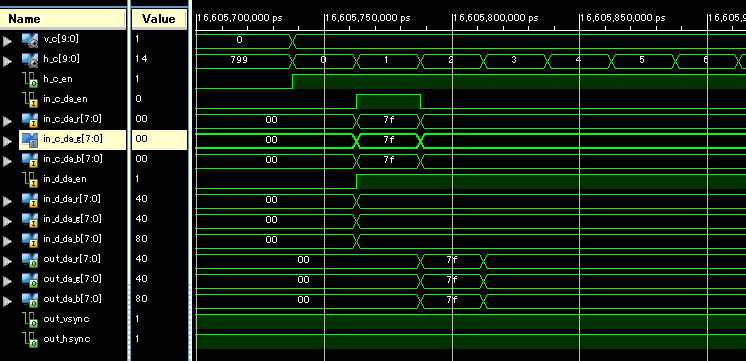

 詳細動作
  内部カウンタの従って入力座標指定(h_c,v_c)とネーブル(h_c_en)を出力する。
 h_c,v_cで示された座標のRGBデータ(in_[a-d]_da_[r,g,b])を1クロック後にsvag_ifへ入力する。
 表示するデータが無い場合はin_[a-d]_da_en=0にする。
 入力する画像データは4系統でa>b>c>dの優先で、重ね合わせをします。
 in_a_da_en=0の場合は、in_b_*のデータが有効
 in_b_da_en=0の場合は、in_c_*のデータが有効
 in_c_da_en=0の場合は、in_d_*のデータが有効
 in_d_da_en=0の場合は、無効データとそしてR=0,B=0,G=0とななります。
 画像データ入力の1クロック後に重ね合わせした画像データを出力(out_da_[r,g,b])します。



 内部カウンタに従って同期信号(out_hsync,out_vsync)と画像データ(out_da_[r,g,b])をモニタへ出力する。




FPGAでの動作確認

 トップモジュール(svga_ap.v)追加
 svga_ifにデータ入力をするモジュールを追加してFPGAで動作確認を行っています。
 svga_ifから出力データは8bitで出力されるのですが、この後に紹介する簡易DA変換回路が4bitのため
 トップモジュールでout_da_*[7:4]->da_*[3:0]として外部出力しています。

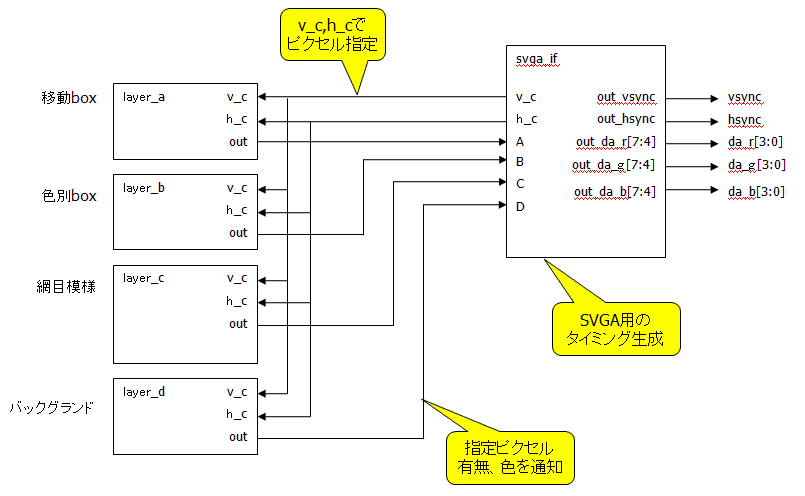

 トップモジュールの構成は以下になります。


  トップモジュールおよびlayer_a,b,c,dのソースファイル、ucfファイルおよびテストベンチは、下のファイルです。

  svga_if_files.zip

  UCFファイルのピン配置指定は動作確認をしたMFPGA_SPAR3Eに合わせてあります。
  layer_a,b,c,dを変更すると表示する画像を変更できます。


出力データのアナログ変換

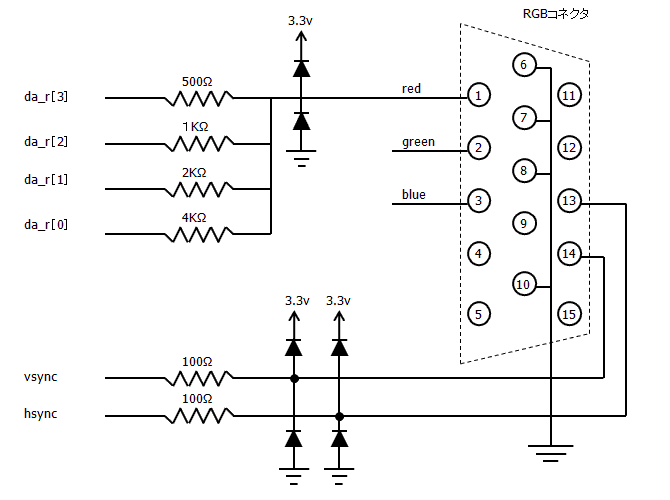

 RGBアナログモニタに接続するためにはデータをアナログ変換します。製品であればビデオ用DACを使用するところですが、
 今回の動作確認では以下のような簡易的なAD変換回路を作成して試験ています。

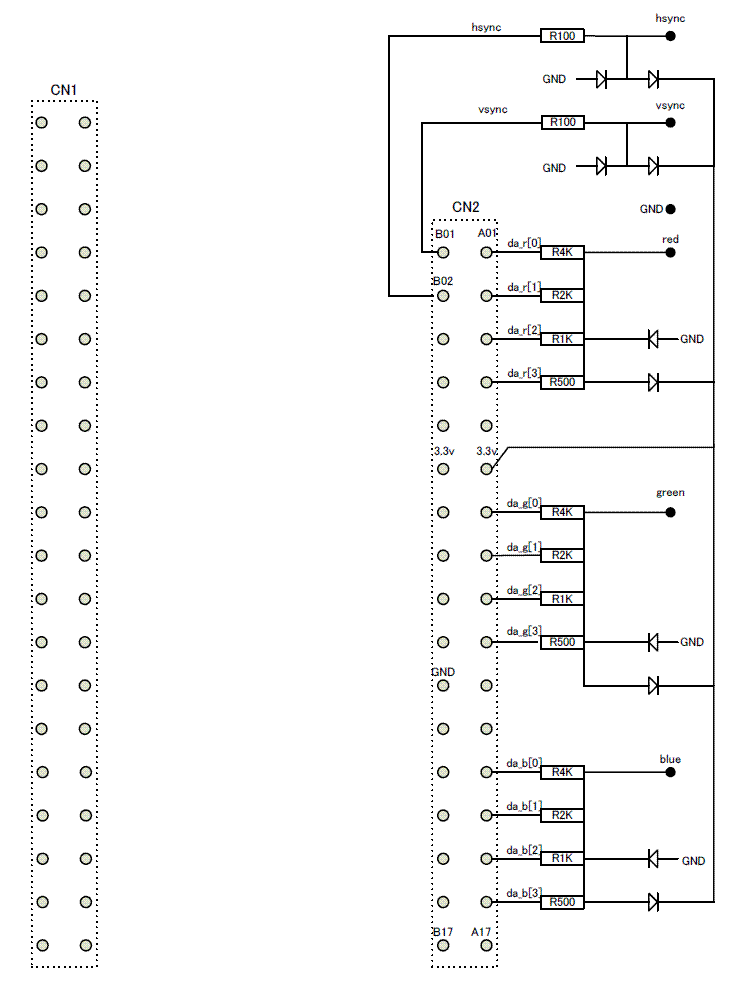

 MFPGA_SPAR3Eを接続する評価用のベースボードの配線は以下の様になっています。
 CN2はMFPGA_SPAR3EのCN2に接続します。ucfファイルのピン配置はこの接続に合わせあります。




動作の様子

 FPGAとモニタを接続して動作させた様子です。



紹介した回路を試す場合は、自己責任でお願いします。
次回は、FPGA内部RAMを使用したサンプルとして入力信号の変化をRAMへ保存して、LEDをチカチカさせてみます
