第8回 FIFOとアービタでデータの流れを制御してみる

 今回は、複数の回路から転送要求のあったデータを調停(アービトレーション)して順番に送り出す回路を紹介します。
RS232Cへ複数の回路からメッセーを転送する場合に調停機能のあるバッファとして活用できます。
また内部モジュールして使用しているFIFOとメモリモデルも紹介します。

メッセイージバッファ(msg_buf)のソース(zip圧縮してあります)
 msg_buf_files.zip
 msg_buf.v メッセージバッファ回路Verilo-HDLソース
 msg_buf_ap.v FPGAのトップ階層のVerilo-HDLソース
 cmd_ctrl.v 受信データを解釈して制御信号を操作
 fifo.v メッセージ保持用FIFO
 ram.v メッセージ保持用FIFO用RAM
 rs232c_txrx.v RS232Cインターフェースモジュール(第3回で紹介)
 msg_buf_test.v msg_bufのテストベンチ
 msg_buf_ap_test.v msg_buf_apのテストベンチ
 msg_buf_ap.qsf FPGAボードに改定版FPGAボードで学ぶ論理回路設計(CQ出版)付属ボード(CQ出版)を使用した場合のPIN配置指定
 ※ソースコードが長いのでダウンロードして中身を見てください。

仕様説明(msg_buf.v)

 動作概要
   A,B2本データパスを入力して,先に入力を開始したデータパスから転送を行い、転送完了後に別のデータパスの転送を行います。
 A,B同時に入力開始した場合は、Aを優先して転送します。

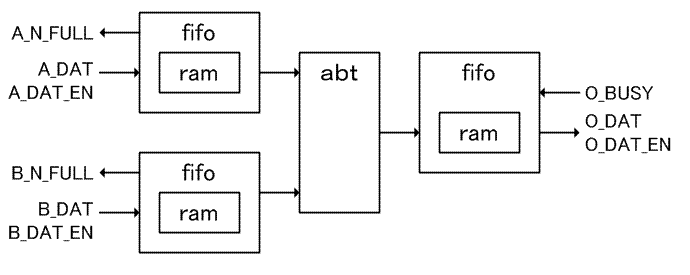

 ブロック図



 入力信号
 CLK:クロック入力/今回使用してたボードは33MHzでした。
 RESET_N:リセット入力 0でリセット
 A_DAT_EN:A側のデータイネーブル
 A_DAT[data_no:0]:A側の入力データ
 B_DAT_EN:B側のデータイネーブル
 B_DAT[data_no:0]:B側の入力データ
 O_BUSY:出力側からのビジー信号、1になるとデータの転送を中断

 出力信号
 A_N_FULL:A側入力のFIFOのニアリーフル、FIFOの空きが1データ分になったときに1
 B_N_FULL:B側入力のFIFOのニアリーフル、FIFOの空きが1データ分になったときに1
 O_DAT_EN:出力のデータイネーブル
 O_DAT[data_no:0]:出力データ

 パラメータ
 data_width:データの幅、デフォルト8bit
 data_no:データのインデックスの最大値、data_widthから算出
 adr_width:FIFOの容量指定、内部アドレスアドレスの幅で指定、デフォルト値は3
        2の場合は、アドレス2bitなので容量は4
        3の場合は、アドレス3bitなので容量は8
 adr_no:内部アドレスのインデックスの最大値、adr_widthから算出
 mem_size:FIFO内のメモリーサイズ指定、adr_widthから算出

 詳細動作
 入力データイネーブルが1になるとデータがFIFOに取り込まれ、出力の接続先がビジーでない場合(O_BUSY==0)に
 データを転送する。

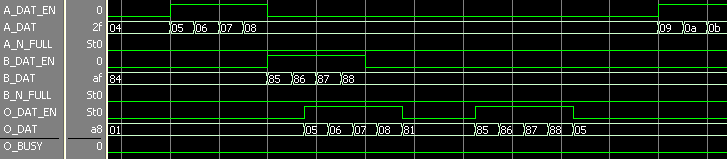

  転送時の基本動作

   A_DAT_EN==1でデータ入力され、A_DATのデータが、O_DATに出力される。その後に入力されたB_DATは、A_DATの
 データの後に出力される。

  出力側がビジーの場合(O_BUSY==1)の動作

 O_BUSY==1の時は、O_DATA_EN=0となる。
 データ入力はB側が先に入力を開始したので、出力では、Bのデータ、Aのデータの順で出力されます。

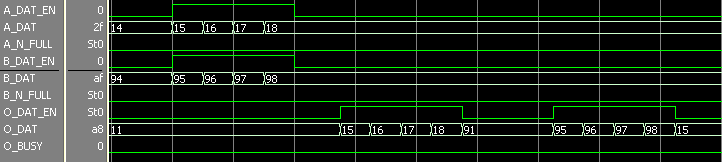

 A側,B側のデータ入力が競合した場合の動作

 A側とB側が同時に入力開始した場合はA側のデータから出力されます。

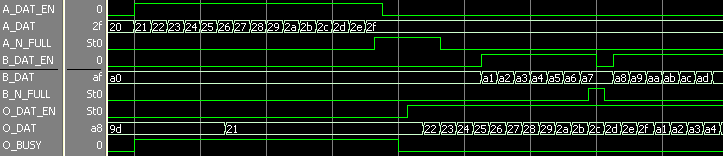

 内部FIFOがフルになった場合の動作

 内FIFOの書き空きがデータ1個分になった時にA_N_FULL,B_N_FULLが1になります。
 この状態になったらデータ入力は停止してください。デフォルト設定でのFIFOの容量はA側入力、B側入力、出力に
 それぞれデータ8個分です。波形ではA側のデータは出力側に8個、A側入力に7個の合計15個のデータが溜まった時点で
 A_N_FULLが1になっています。B側のデータは、出力側をAのデータが使っているので、B側入力に7個データが溜まった時点で
 B_N_FULLになっています。


FIFO
 FPGA開発ツールに付いてくるモジュール生成機能でFIFOを作成可能ですが、今回は汎用的に使えるよう、容量とデータ幅を
 パラメタタイズしたFIFOを紹介します。ソースはmsg_buf.zipに含まれているfifi.vです。
 入力信号
  CLK:クロック入力
  RESET_N:リセット入力 0でリセット
  WDAT_EN:入力データイネーブル
  WDAT:入力データ
  REN:出力許可、接続先のニアリーフルの反転を接続する
 出力信号
  RDAT_EN:出力データイネーブル、データを出力するときに1
  RDAT:出力データ
  FULL:内部メモリがフル状態:メモリの空きが無い場合に1
  N_FULL:内部メモリがニアリーフル状態:メモリの空きがデータ1個分で1
  EMPTY:内部メモリがエンプティ状態:メモリにデータが無い場合に1
 パラメータ
  data_width:データの幅、デフォルト8bit
  data_no:データのインデックスの最大値、data_widthから算出
  adr_width:FIFOの容量指定、内部アドレスアドレスの幅で指定、デフォルト値は3
        2の場合は、アドレス2bitなので容量は4
        3の場合は、アドレス3bitなので容量は8
  adr_no:内部アドレスのインデックスの最大値、adr_widthから算出
  mem_size:FIFO内のメモリーサイズ指定、adr_widthから算出

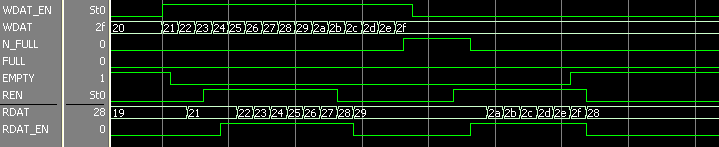

 動作
  入力動作:FULL==0の場合に書き込みが可能で、WDAT_EN=1するとWDATを取り込みます。FULL==1の場合はメモリの空きがないので
  WEN=1にしてもWDATは書きこれずに破棄されます。メモリの空きがデータ1個分なったときにN_FULL=1となるので、にN_FULL==1の場合の
  データ入力を停止すればデータを破棄されずにすみます。
  出力動作:REN==1の場合の出力が許可されて、メモリにデータがあれば、RDAT_EN=1としてRDATを出力します。



メモリモデル
 FIFO同様にFPGA開発ツールに付いてくるモジュール生成機能でFIFOを作成可能ですが、今回は汎用的に使えるよう、容量とデータ幅を
 パラメタタイズしたメモリモデル(書き込み/読出しポート独立)を紹介します。
 このモデルを論理合成をするとDFFで回路が作られるので、FPGAへ搭載する際はFPGA開発ツールのモジュール生成機能で作成した
 メモリに変更すればセルが節約できまので、そちらを使うのが現実です。
 ソースはmsg_buf.zipに含まれているram.vです。
 入力信号
  CLK:クロック入力
  RESET_N:リセット入力 0でリセット
  WADT:書込みアドレス
  WEN:書込みイネーブル
  WDAT:書込みデータ
  RADT:読み出しアドレス
 出力信号
  RDAT:出力データ
 パラメータ
  data_width:データの幅、デフォルト8bit
  data_no:データのインデックスの最大値、data_widthから算出
  adr_width:FIFOの容量指定、内部アドレスアドレスの幅で指定、デフォルト値は3
        2の場合は、アドレス2bitなので容量は4
        3の場合は、アドレス3bitなので容量は8
  adr_no:内部アドレスのインデックスの最大値、adr_widthから算出
  mem_size:FIFO内のメモリーサイズ指定、adr_widthから算出

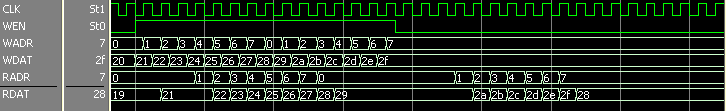

 動作
 書き込み動作:WEN=1の時に、WADRで指定した番地にWDATを書込みます。
 読み出し動作:RADR で指定した番地のデータを1クロック後にRDATへ出力します。



FPGAでの動作
 FPGAトップモジュール(msg_buf_ap.v)
  msg_bufにRS232C通信モジュール(rs232c_tx_rx)と受信データを解釈してLED制御信号の発生と
  メッセージ生成するモジュール(cmd_ctrl)を追加して、PCのターミナルソフトからシリアル通信でLED制御します。
  msg_bufの役割は、受信データの折り返しとcmd_ctrlの生成いたメッセージを調停して送信データとしてrs232c_tx_rxに
  渡します。

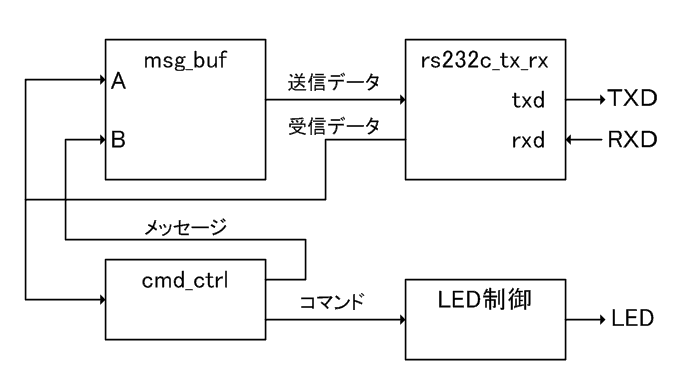

   トップモジュール(msg_buf_ap.v)のブロック図

  msg_buf:メッセージバッファ
  cmd_ctrl:受信データの解釈、コマンド、メッセージの発行
  rs232c_tx_rx RS232C通信モジュール

  受信データ
の解釈
  cmt_ctrlモジュールでは、rs232c_tx_txからの受信データの内容でコマンを発行します。
  PCのターミナルからのコマンドの入力フォーマットは、[1文字目][2文字目][CR][LF]にしました。
  [CR][LF]はリターンキーを押すと入力されなます。受信データの解釈は、LFが入力された時に行い、
  2個前と3個前のデータをコマンドとして発行します。

  コントロールモジュール選択部分の記述(cmd_trl.v)

//受信データの保持
always @(posedge CLK or negedge RESETB) begin
  if (RESETB==1'b0)
    begin
      rx_data_d1 <= 8'h00;
      rx_data_d2 <= 8'h00;
      rx_data_d3 <= 8'h00;
      rx_data_d4 <= 8'h00;
      rx_data_en_d1 <= 1'b0;
    end
  else
    if (RX_DATA_EN==1'b1)
      begin
        rx_data_d1 <= RX_DATA;
        rx_data_d2 <= rx_data_d1;
        rx_data_d3 <= rx_data_d2;
        rx_data_d4 <= rx_data_d3;
        rx_data_en_d1 <= 1'b1;
      end
    else
      begin
        rx_data_d1 <= rx_data_d1;
        rx_data_d2 <= rx_data_d2;
        rx_data_d3 <= rx_data_d3;
        rx_data_d4 <= rx_data_d4;
        rx_data_en_d1 <= 1'b0;
      end
end

//LFの検出とコマンド発行
always @(posedge CLK or negedge RESETB) begin
  if (RESETB==1'b0)
    begin
      rx_cmd <= 8'h00;
      rx_cmd_en <= 1'b0;
    end
  else
    if ((rx_data_en_d1==1'b1)&&(rx_data_d1==8'h0a)) //LFが入力
      begin
        rx_cmd <= {rx_data_d4,rx_data_d3}; //LFの2,3個前のデータをコマンドとして保持
        rx_cmd_en <= 1'b1;  //コマンド発行
      end
    else
      begin
        rx_cmd <= rx_cmd;
        rx_cmd_en <= 1'b0;
      end
end

assign CMD = rx_cmd;

 メッセージ生成
  LFを受信すると3個前のデータを識別してメッセー時を発行しています。メッセージに内容はLED制御と一致するようにしてあります。
  メッセージは複数byteのデータで構成されているので、カウンタを起動して1byteづづ出力しています。

  メッセージ生成の記述(cmd_ctrl.v)

//メッセージの生成
always @(posedge CLK or negedge RESETB) begin
  if (RESETB==1'b0)
    begin
      msg_data <= {"      "};
      msg_cnt_end <= 3'd0;
    end
  else
    if ((rx_data_en_d1==1'b1)&&(rx_data_d1==8'h0a)) //LFが入力
      if (rx_data_d4==8'h41) //3個前のデータが 'A'の場合
        begin
          msg_data <= "on\n   "; //メッセージ設定
          msg_cnt_end <= 3'd3;   //メッセージ終了タイミング指定
        end
      else if (rx_data_d4==8'h42) //3個前のデータが 'B'の場合
        begin
          msg_data <= "off\n  "; //メッセージ設定
          msg_cnt_end <= 3'd4;   //メッセージ終了タイミング指定
        end
      else if (rx_data_d4==8'h43) //3個前のデータが 'C'の場合
        begin
          msg_data <= {"sel",rx_data_d3,"\n "}; //メッセージ設定
          msg_cnt_end <= 3'd5;
        end
      else  //3個前のデータが 'a','b','C'以外の場合
        begin
          msg_data <= "err\n  "; //メッセージ設定
          msg_cnt_end <= 3'd4;   //メッセージ終了タイミング指定
        end
    else
      begin
        msg_data <= msg_data ;
        msg_cnt_end <= msg_cnt_end ;
      end
end // always @ (posedge CLK or negedge RESETB)

//メッセージ生成用カウンタ
always @(posedge CLK or negedge RESETB) begin
  if (RESETB==1'b0)
    msg_cnt <= 3'd0;
  else
    if (rx_cmd_en==1'b1) //コマンド発行でカウント開始
      msg_cnt <= 3'd1;
    else
      if ((msg_cnt==3'd0)|| (msg_cnt==msg_cnt_end))//カウント停止
        msg_cnt <= 3'd0;
      else
        msg_cnt <= msg_cnt + 3'd1; //カウント
end

//メッセージデータ送信
always @(posedge CLK or negedge RESETB) begin
  if (RESETB==1'b0)
    TX_DATA <= 8'h00;
  else
    case (msg_cnt)
      3'd0:TX_DATA <= 8'h00;
      3'd1:TX_DATA <= msg_data[47:40];
      3'd2:TX_DATA <= msg_data[39:32];
      3'd3:TX_DATA <= msg_data[31:24];
      3'd4:TX_DATA <= msg_data[23:16];
      3'd5:TX_DATA <= msg_data[15:8];
      3'd6:TX_DATA <= msg_data[7:0];
      default TX_DATA <= 8'h00;
    endcase
end

//メッセージデータ・イネーブル生成
always @(posedge CLK or negedge RESETB) begin
  if (RESETB==1'b0)
      TX_DATA_EN <= 1'b0;
  else
    if (msg_cnt==3'd1) //メッセージ生成カウンタのカウント開始でイネーブル
      TX_DATA_EN <= 1'b1;
    else if (msg_cnt==4'd0) //メッセージ生成カウンタの停止でディセーブル
      TX_DATA_EN <= 1'b0;
    else
      TX_DATA_EN <= TX_DATA_EN;
end


 LED制御
  cmd_ctrlから出力されるコマンド(CMD)の値でLEDの点灯方法変更しています。
  cmd[15:8]が0x41は1文字目がAの場合で、LEDを点灯します。
  cmd[15:8]が0x42は1文字目がBの場合で、LEDを消灯します。
  cmd[15:8]が0x43は1文字目がCの場合で、CMD[7:0]で点滅に使うカウンタの信号を選択します。
  cmd[15:8]が上記以外はLEDを消灯します。

  LED制御の記述(msg_buf_ap.v)

//LED制御用カウンタ
always @ (posedge CLK or negedge RESETB )
  if (RESETB==1'b0)
    led_cnt <= 26'b0;
  else if (led_cnt == led_cnt_1s) //1秒経過
    led_cnt <= 26'b0;             //カウント値を0
  else
    led_cnt <= led_cnt + 26'd1;   //カウントアップ

//LED制御
assign LED_0 = (CMD[15:8]==8'h41)?1'b0: //LED点灯
               (CMD[15:8]==8'h42)?1'b1: //LED消灯
               (CMD[15:8]==8'h43)?((CMD[7:0]==8'h30)?led_cnt[15]: //LED点滅
                                   (CMD[7:0]==8'h31)?led_cnt[16]:
                                   (CMD[7:0]==8'h32)?led_cnt[17]:
                                   (CMD[7:0]==8'h33)?led_cnt[18]:
                                   (CMD[7:0]==8'h34)?led_cnt[19]:
                                   (CMD[7:0]==8'h35)?led_cnt[20]:
                                   (CMD[7:0]==8'h36)?led_cnt[21]:
                                   (CMD[7:0]==8'h37)?led_cnt[22]:
                                   (CMD[7:0]==8'h38)?led_cnt[23]:
                                   (CMD[7:0]==8'h39)?led_cnt[24]:~led_cnt[24]):
                                   1'b1 ;

 動作の様子
   FPGAボードとPCをUSB<->RS232C変換器(FT2232D)で接続して、ターミナルソフト(TeraTeram)を使って
  通信してみました。入力に応じてメッセージが返信されています。FPGAボードのLED制御に動作しています。
  PCとのシリアル通信のセットアップは第3回を参考にしてください。

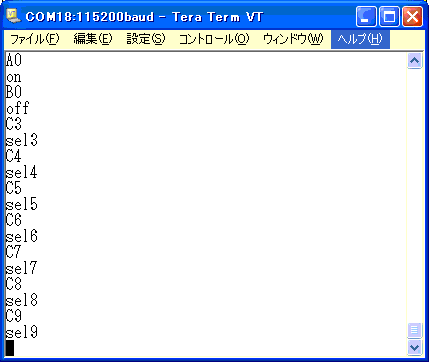

   動作試験での通信ログ



   FPGAボードでの動作の様子

   C3,C4では選択した信号の点滅周期が早くて点滅が確認できませんが
   C5から点滅が確認できて、次第に点滅の間隔が長くなるのが分かります。


紹介した回路を試す場合は、自己責任でお願いします。
次回は、”第9回 カメラモジュールでFPGAに画像を取り込んでみる”を紹介する予定です。
