第7回 SPIで色々なICと接続してみる

 今回は、SPIのマスタ・インターフェース回路を紹介します。このインタフェース回路にコントロール用モジュール、
RS232Cインターフェースモジュールを追加してSPIインターフェースを持つEEPROM、AD変換器、DA変換器へ
アクセスしてアクセス結果をRS232Cへ出力してみます。

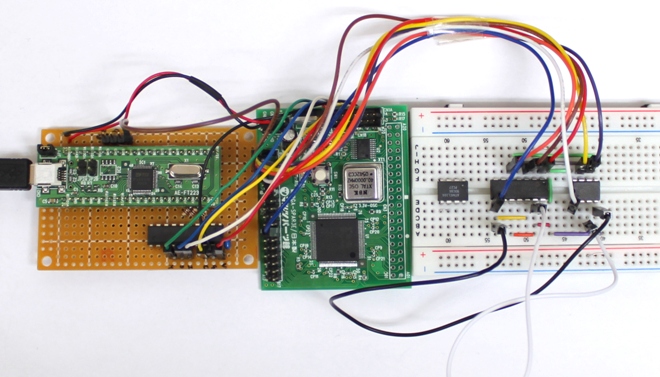

左から、
FT2232D(RS232C<->USB変換,FPGAコンフィグレーション)
MFPGA_SPAR3E(FPGAボード)
AT93C86(EEPROM)
MCP4992(DA変換器)
MCP3002(AD変換器)

SPIのインターフェース回路(spi_m_if)のソース(zip圧縮してあります)
 spi_m_if.zip
 spi_m_if.v i2cマスタインターフェイス回路Verilo-HDLソース
 spi_ap.v FPGAのトップ階層のVerilo-HDLソース
 spi_at93c86.v EEPROM(24FCXXX)用のコントロールモジュール
 spi_mcp3002_4922.v AD変換器(MCP3002)、DA変換器(MCP4922)用のコントロールモジュール
 fifo.v メッセージ保持用FIFO(第8回で紹介予定)
 ram.v メッセージ保持用FIFO用RAM(第8回で紹介予定)
 rs232c_txrx.v RS232Cインターフェースモジュール(第3回で紹介)
 spi_m_ap_test.v テストベンチ
 spi_ap.ucf FPGAボードにマルツパーツのMFPGA_SPAR3Eを使用した場合のPIN配置指定
 ※ソースコードが長いのでダウンロードして中身を見てください。

仕様説明(spi_m_if.v)

 動作概要
  SPIのマスタデバイスとして動作します。デバイス指定、通信クロック数、書き込みデータを設定し
  SPI通信を行う。通信完了後に読み出しデータを出力する。

 入力信号
 clk:クロック入力/今回使用してたボードは40MHzでした。
 rstb:リセット入力 0でリセット
 miso:SPIのデータ入力
 dev_sel[1:0]:接続するデバイス指定、指定された番号のCS信号を使う
 start:通信開始,1クロック幅の1でアクセス開始、busy==1の時は通信中なのでstart=1にできない。
 clk_end[4:0]:通信クロック数、1回の通信に使うsclkのクロック数指定、通信対象のデバイスの指定に合わせます。
 wr_data[31:0]:書き込みデータ、start==1の時にデータを取り込み、wr_data[31]から送信

 出力信号
 led_0:LED制御信号、動作中は点滅します。
 sclk:SPIのクロック信号
 ss0:dev_sel==00の時に使用するSPIのCS信号
 ss1:dev_sel==01の時に使用するSPIのCS信号
 ss2:dev_sel==10の時に使用するSPIのCS信号
 ss3:dev_sel==11の時に使用するSPIのCS信号
 mosi:SPIのデータ出力、モジュール外部でsda_o==1の時にSDA=Hi-Z、sda_o==0の時はSDA=0とする。
 rd_data[31:0]:読み込みデータ、rd_data_en==1の時に有効、最後の読み込みデータがrd_data[0]に保存されている。
          通信対象のデバイスが出力するbit数より大きいMSB側データは無効データになります。
 rd_data_en:読み込みデータイネーブルう、I2Cから受信完了に1クロック幅で1になる。 読み出しデータが必要ないときは無視してください。
 busy:通信中ステータス、通信中に1

 パラメータ
 p_1bit_cnt:slckに1クロック周期指定、入力clkのクロック数で指定
        今回のボードは、clkは40MHzなのでp_1bit_cnt=100として、SCLを400KHzとしてあります。
        使用するボードのクロック周波数に合わせて変更してください。
 p_mosi_chg:mosi(データ出力)の変化タイミング指定、SDAを変化させるタイミングをSCL立下りからclkのクロック数で指定
 p_miso_trg:misio(データ入力)の取り込みタイミング指定、SDAを変化させるタイミングをSCL立下りからclkのクロック数で指定


 詳細動作
 start=1とするとclk_end,wr_dataを取り込んで、SPIの通信が開始します。
 通信が開始するとbusy=1となります。

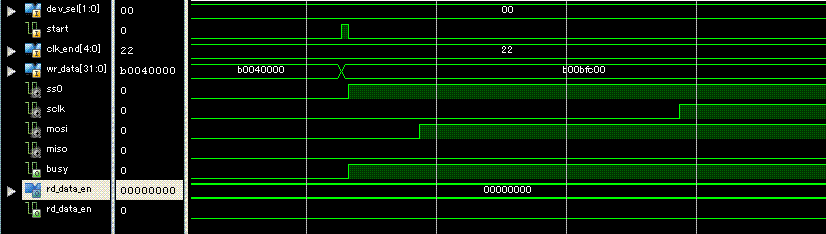

  通信開始時の波形


 SPI通信が開始されるとdev_sel==00なのでss0が1となります。mosiからwr_data[31],[30],[29]...の順でデータが出力されます。
 clk_endで指定した数のクロックがsclkから出力されると、ss0が0となって通信を完了します。
 受信データは最終受信bitがrd_data[0]に保存されて、[1],[2],[3]...の順で保存されています。

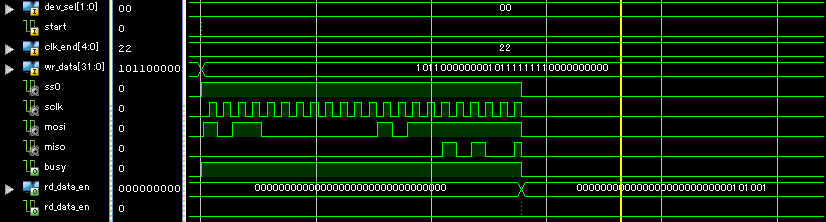

  SPI通信の波形




FPGAでの動作
 FPGAトップモジュール(spi_ap.v)
  spi_m_if単体ではインターフェース回路しかなので、コマンドの発行とリードデータを表示するコントローラと
 表示データをPCへ転送するRS232C通信回路を追加してトップモジュールを作成します。

   トップモジュール(spi_ap.v)のブロック図

  spi_mif:i2cマスタインターフェース
  spi_at93c86:EEPROM(at93c86)用コントロールモジュール
  spi_mcp3002_4922:AD変換器(MCP3002)、DA変換器(MCP4922)用コントロールモジュール
  ※spi_at93c86,spi_mcp3002_4922のどれか一つを選んでインプリメントします。
  fifo      表示データの一時保存
  ram      FIFO内部で使用するRAM、DFFで作ってあるので、セルを節約する場合はツールで作ったRAMモジュールに付け替えしてください。
  rs232c_tx_rx RS232C通信モジュール

  コントロールモジュールの選択

  接続するSPIデバイスによってコントロールする方法が違っていますので、それぞれのSPIデバイス用コントロールモジュールを用意しています。
  各コントロールモジュールはピンコンパチになっているので、使用するモジュール以外のモジュール名をコメントアウトすることで選択します。

  コントロールモジュール選択部分の記述

//コントロールモジュールの選択
//ピンコンパチになっているのでインスタンスするモジュール名を変更することで、モジュールを選択できます。
//使用するモジュール以外はコメントアウトしてください。

//AT93C86(EEPROM)用のコントロールモジュール
spi_at93c86 spi_device (

//MPC4922(DA変換)用のコントロールモジュール
//spi_mcp4922 spi_device (

//MPC3002(AD変換)用のコントロールモジュール
//spi_mcp3002 spi_device (

//MCP4922,MPC3002同時使用のコントロールモジュール
//spi_mcp3002_4922 spi_device (
  .clk(clk),
  .rstb(rstb),
  .led_0( led_0),
  .dev_sel(dev_sel),
  .start(start),
  .clk_end(clk_end),
  .wr_data(wr_data),
  .rd_data(rd_data),
  .rd_data_en(rd_data_en),
  .tx_fifo_data_en(tx_fifo_data_en),
  .tx_fifo_data   (tx_fifo_data));

 SS信号の極性
   デバイスによってSS信号の極性が違っています。使用するデバイスの極性に合わせる記述をトップモジュールに記述してあります。
  spi_m_ifのSS信号は1で有効です。0で有効のデバイスへ接続する場合は信号値を反転させます。

  SS信号の極性の記述

//SPIインターフェースのインスタンス
spi_m_if spi_m_if(
  .clk(   clk),
  .rstb(  rstb),
  .sclk(  sclk),
  .ss0(   ss0_tmp),
  .ss1(   ss1_tmp),
  .ss2(   ss2_tmp),
  .ss3(   ss3_tmp),
  .mosi(  mosi),
  .miso(  miso),
  .dev_sel(dev_sel),
  .start( start),
  .busy(  busy),
  .clk_end(clk_end),
  .wr_data(wr_data),
  .rd_data(rd_data),
  .rd_data_en(rd_data_en));

//SS信号の極性変更
//デバイスによってSS信号の極性が違うの、使用デバイスの極性に合わせてください。
//st93c86 1で有効
assign ss0 = ss0_tmp;
//mcp4922 0で有効
assign ss1 = ~ss1_tmp;
//mcp3002 0で有効
assign ss2 = ~ss2_tmp;
//
assign ss3 = ss3_tmp;

 EEPROM(AT93C86)との接続
  ATMEL社のI2C用EEPROM(ATC93C86:データシート)と接続してみました。
  デバイスは秋月電子で購入しました。
  コントロール回路(spi_at93c86)での動作
   40MHZでインクリメントするmain_cntのカウンタ値によりコマンド制御しています。
   初め1回だけライトイネーブルコマンドの書込み、
   書き込みコマンド、メモリ内アドレス11bit、データ1バイトを2回書き込み、
   読み出しコマンド、読み出し用のメモリアドレス11bit書き込み、
   1バイトのデータ読み出しを2回実行しています。

  制御部分の記述

always @ (posedge clk or negedge rstb )
  if (rstb==1'b0) begin
    dev_sel <= 2'b00;
    start <= 1'b0;
    wr_data <= 8'h00;
    we_doen <= 1'b0;
    clk_end <= 5'd0;
    end
  else
    if ((we_doen==1'b0)&&(main_cnt ==26'd100000))//write eable
      begin
        dev_sel <= 2'b00;
        start <= 1'b1;
        we_doen <= 1'b1;
        clk_end <= 5'd30;
        wr_data <= 32'h98000000;
      end
    else if ((main_cnt ==26'd500000)||//write
             (main_cnt ==26'd600000))
      begin
        dev_sel <= 2'b00;
        start <= 1'b1;
        clk_end <= 5'd22;
        wr_data <= {3'b101,adr,data,10'h000} ;
        we_doen <= we_doen ;
      end
    else if ((main_cnt==26'd690000)||//read
             (main_cnt==26'd800000))
      begin
        dev_sel <= 2'b00;
        start <= 1'b1;
        clk_end <= 5'd22;
        wr_data <= {3'b110,adr,18'h00000} ;
        we_doen <= we_doen ;
      end
    else
      begin
        dev_sel <= 2'b00;
        start <= 1'b0;
        wr_data <= wr_data;
        we_doen <= we_doen ;
      end

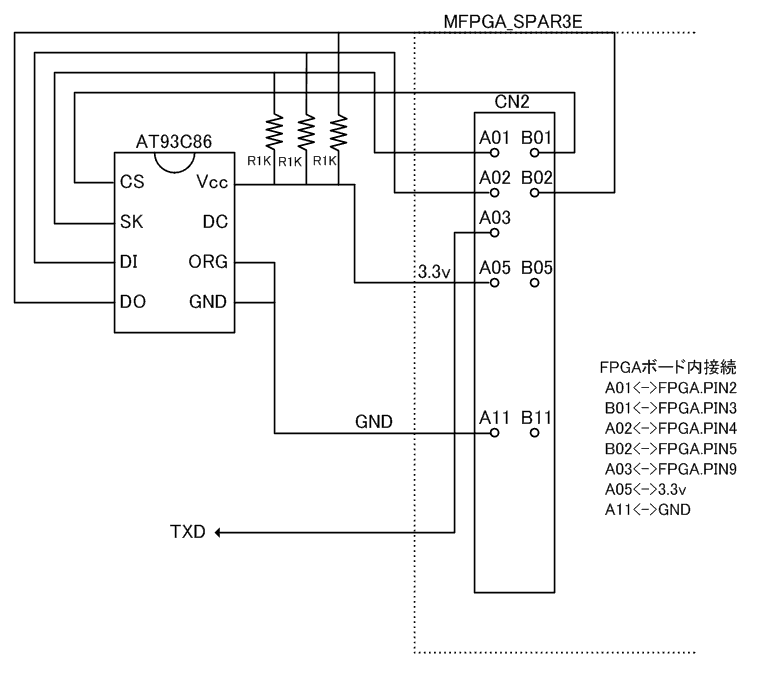

  FPGAボード(MFPGA_SPAR3E)との接続例


 ログ出力

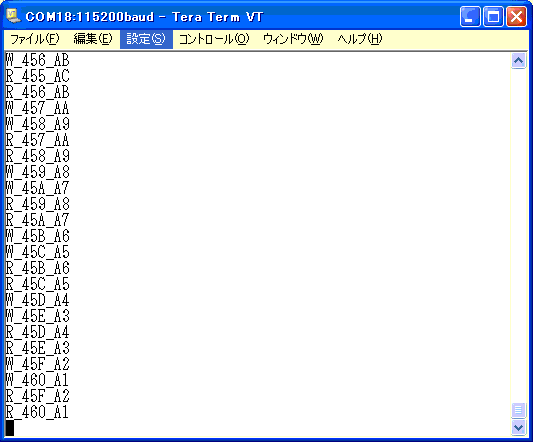

  TXDをFT232D経由でPCのパソコンへ接続(第3回を参照)して、データを表示してみます。
 ログにファーマットは以下の様になっています。
 [R/W]_adr[11:0]_data[7:0]
 R:リードアクセス
 W:ライトアクセス
 adr[10:0]:メモリ内アドレス
 data[7:0]:ライトアクセス時は書き込みデータ、リードアクセス時は読み出しデータ

 アドレスをインクリメント、1バイトデータをデクリメントして2回書き込みして
 その後に1バイトデータを2回読み出しています。
 書き込んだデータ読み出されています。


 DA変換器、AD変換器との接続
  次は、MICROCHIP社のDA変換器(MCP4922:データシート)とAD変換器(MCP3002:データシート)に接続してみます。
  デバイスは秋月電子で購入しました。

  コントロール回路(spi_mcp3002_4922)での動作
   40MHZでインクリメントするmain_cntのカウンタ値によりコマンド制御しています。
   初めにdev_sel=01としてMCP4922(DA変換)へチャンネル選択、ch_A/B,BUF,GAB,SHDNB,data[11:0]を書込み
   その後にdev_sel=10とstart,SGI,ODD,MSBFを書込みしてデータを読み出し
   書き込みデータ(12bit)と読み出したデータ(読み出しデータは10bitなのでLSBに2bitの0を追加)は、ASCIIコード変換してRS232C経由で表示します。

  制御部分の記述

always @ (posedge clk or negedge rstb )
  if (rstb==1'b0) begin
    dev_sel <= 2'b01;
    start <= 1'b0;
    wr_data <= 8'h00;
    clk_end <= 5'd0;
    end
  else
    if (main_cnt ==26'd20000)//write mcp4922
      begin
        start <= 1'b1;
        clk_end <= 5'd16;
        wr_data <= {4'b0111,data,16'h0000} ;//ch_a,buf=1,gab=1,shdnb=1,data
        dev_sel <= 2'b01;
      end
    else  if (main_cnt ==26'd120000)//read mcp3002
      begin
        start <= 1'b1;
        clk_end <= 5'd15;
        wr_data <= {5'b1101,28'b00000000000} ;//start,SGI,ODD,MSBF
        dev_sel <= 2'b10;
      end
    else
      begin
        start <= 1'b0;
        wr_data <= wr_data;
        clk_end <= clk_end;
        dev_sel <= dev_sel;
      end

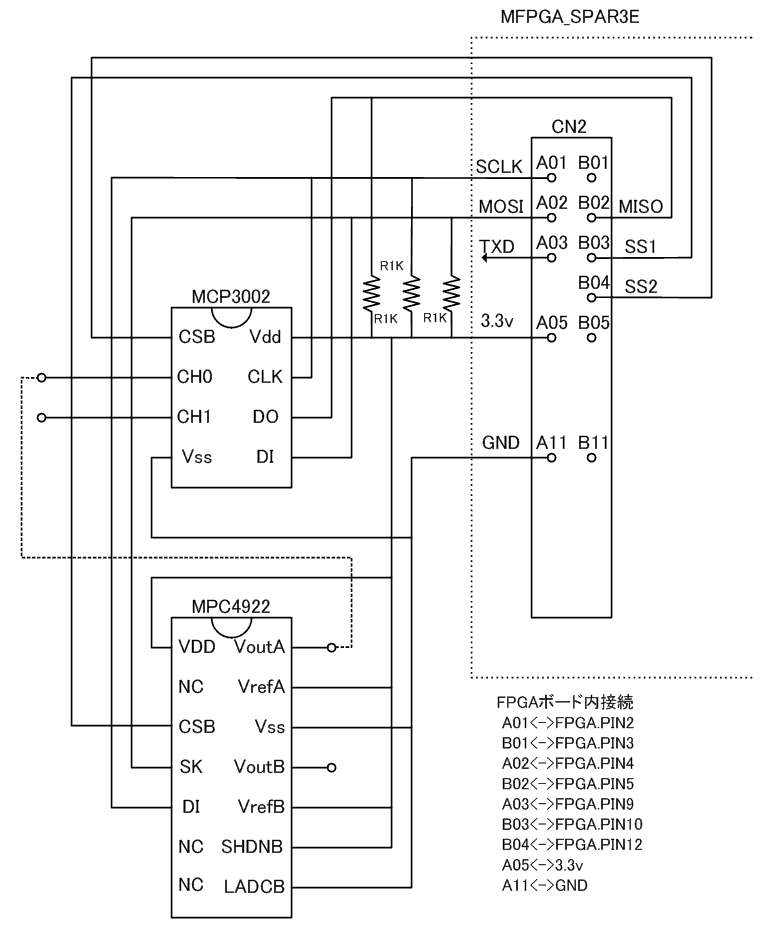

  FPGAボード(MFPGA_SPAR3E)との接続

 動作確認のためにMCP4992のVoutAとMCP3002のCH0を接続してあります。

 ログ出力

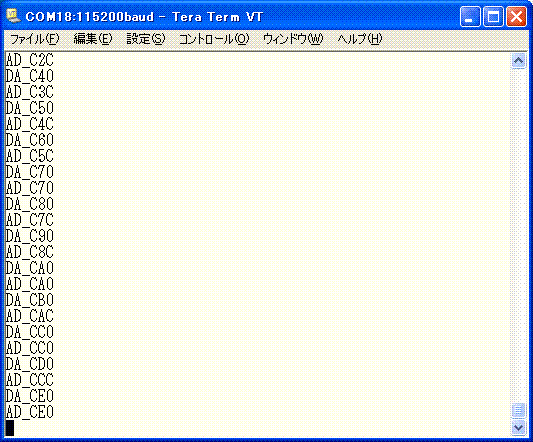

 TXDをFT232D経由でPCのパソコンへ接続(第3回を参照)して、データを表示してみます。
 ログにファーマットは以下の様になっています。
 先頭がR,Wの場合
  [DA/AD]_data[11:0]
  DA:DA変換器MCP4922へアクセス
  AD:AD変換器MCP3002へアクセス
  data[11:0]:DA変換器MCP4922へアクセスでは書き込みデータ
         AD変換器MCP3002へアクセスでは読み出しデータ、デバイスの出力値が10bitのため、LSB側に2bitの0を追加


 DA変換器には、アクセス毎に0x010を加算しています。
 DA変換器で出力した信号をAD変換器の接続してるので、
 DA変換器の設定値とほぼ同じ値がAD変換器から出力されている。

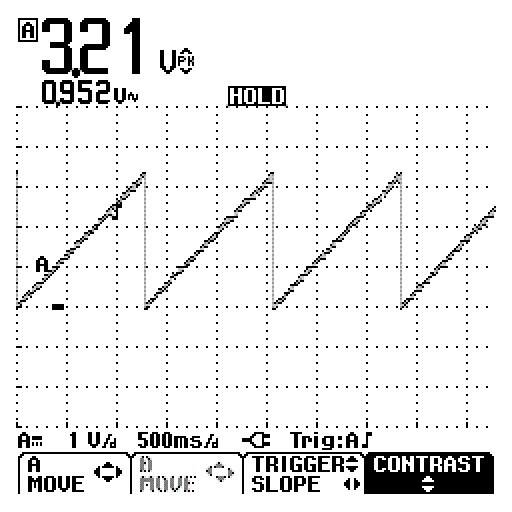

 アナログ信号の波形

 DA変換器に0x000から0x010づつ加算して値を設定しています。
 0xff0のあとに0x000へ戻るので鋸波になっています。


紹介した回路を試す場合は、自己責任でお願いします。
次回は、”第8回 FIFOとアービタでデータの流れを制御してみる”を紹介する予定です。
